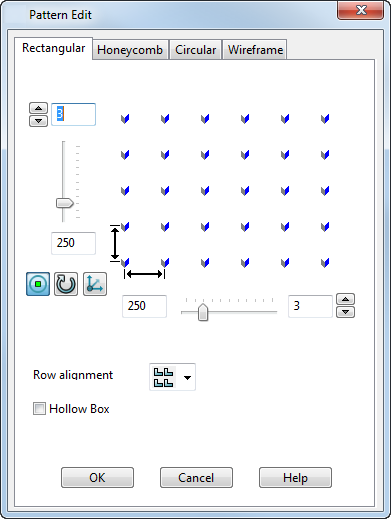

Diese Registerkarte ermöglicht es Ihnen, rechteckige Muster von Objekten zu erstellen, indem Sie mehrfache Kopien des ausgewählten Elements generieren.
Um rechteckige Muster von Objekten zu erstellen, müssen Sie die Musterobjekte auswählen, mit denen Sie das Muster erstellen möchten. Verwenden Sie die Optionen, um zu bestimmen, wie die Elemente erstellt werden.
Anzahl der Reihen – Geben Sie die Anzahl der Reihen im Muster ein, oder verwenden Sie die Pfeilschaltflächen, um den Wert zu vergrößern oder zu verringern.
Abstände zwischen Reihen - Geben Sie einen Wert in das Feld ein oder verwenden Sie den Schieberegler, um den Wert zu vergrößern oder zu verringern.
Markierungen zum Ausblenden darstellen - Lassen Sie eine Markierung auf jedem Musterelement anzeigen. Klicken Sie auf die Markierungen, um einzelne Elemente in dem erstellten Muster auszuschalten.
Musterachsen drehen - Diese Option dreht das gesamte Muster um 90
um die Z-Achse.
Musterebene festlegen - Lassen Sie den Dialog Musterebene anzeigen, in dem Sie die Koordinaten für den Nullpunkt einstellen können, anhand dessen das Muster positioniert wird.
Reihenausrichtung
Wählen Sie eine Ausrichtung, die für den gewünschten Mustereffekt geeignet ist:
Alle Reihen mit derselben Ausrichtung erstellen.
Geradzahlige Reihen mit Drehung erstellen.
Geradzahlige Reihen mit Spiegelung erstellen.

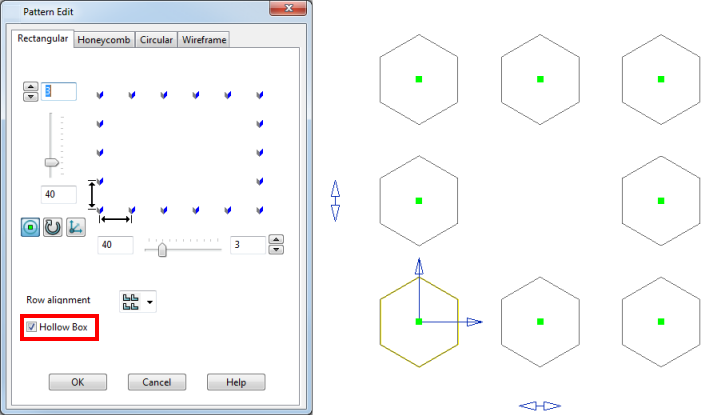

Hohlrahmen - Ausschließlich die äußeren Elemente des Musters werden erstellt.
Die folgenden zusätzlichen Optionen werden im Dialog angezeigt, wenn es sich bei dem Element, das Sie zum Erstellen des Musters verwenden, um ein Merkmal handelt. Diese Optionen werden nicht angezeigt, wenn das ausgewählte Objekt ausschließlich Volumenmodell-Merkmale enthält.
- Merkmal entfernen - Steuern Sie, wie das originale Merkmal bei der Mustererstellung behandelt wird. Wenn diese Option bei der Mustererstellung ausgewählt ist, wird das originale Merkmal in das Muster aufgenommen. Originales Merkmal und Muster werden dann zu einem Merkmal. Im Volumenmodell-Baum wird das Merkmalsymbol durch ein Mustersymbol ersetzt.
Wenn diese Option bei der Mustererstellung abgewählt ist, wird das Muster als separates Merkmal erstellt. Das Original- sowie das Mustermerkmal können unabbhängig voneinander bearbeitet werden. Der Volumenmodell-Baum zeigt sowohl das Merkmalsymbol als auch das Mustersymbol an.
Anmerkung: Diese Option wird nicht im Dialog angezeigt, wenn Sie ein bereits vorhandenes Mustermerkmal bearbeiten. - Kachelförmig - Diese Option ist momentan nicht verfügbar.
- Definition ändern – Diese Option ist nur verfügbar, wenn Sie ein bestehendes Mustermerkmal bearbeiten. Wenn Sie diese Option auswählen, können Sie das Mustermerkmal bearbeiten, indem Sie die Einstellungen im entsprechenden Dialogfeld vornehmen.
OK - Das Muster wird erstellt und der Dialog geschlossen.
