Erstellen einer Verrundung zwischen Flächen und einer 3D-Kurve

Sie können eine Verrundung zwischen einer Gruppe von Flächen und einer 3D-Kurve erstellen. Die 3D-Kurve kann ein beliebiges einzelnes Drahtmodell-Objekt sein, z. B. eine Linie oder zusammengesetzte Kurve.

1. Klicken Sie auf Fläche-Registerkarte > Fertigung-Gruppe > Volumenverrundung.
2. Füllen Sie das Verrundungsfläche-Dialogfeld wie zuvor beschrieben aus.
3. Wählen Sie die Flächen aus.

   Das Symbol neben den Hauptflächen ändert sich für den Bereich Auswahl des Dialogfelds in .

4. Klicken Sie auf den Sekundär-Umschalter im Auswahl-Teil des Dialogfelds.
5. Wählen Sie die Kurve aus.

   Wenn die Kurve ausgewählt wird, ändert sich das Symbol neben dem sekundären Drahtmodell in .

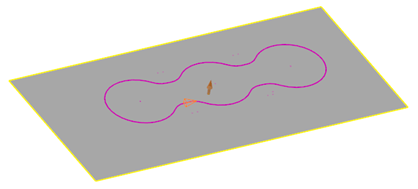

   Ein Pfeil wird auf der Kurve angezeigt, um die Seite der Kurve anzuzeigen, auf der die Verrundung erstellt wird. Wir empfehlen, die Verrundung zu prüfen, indem Sie auf die Schaltfläche Vorschau klicken. Wenn die Verrundung auf der falschen Seite der Kurve liegt, klicken Sie auf den Pfeil auf der Kurve und zeigen erneut eine Vorschau der Verrundung an.

6. Klicken Sie auf OK, um die erforderliche Verrundung zu erstellen.

   Die Verrundung erhält einen glatten Übergang zur Fläche.
