Wenn Sie eine Bemaßung erstellen, indem Sie auf ein Objekt klicken, erhält die Bemaßung einen Bezug zum Objekt. Wenn Sie die Geometrie des Objekts ändern, wird die Bemaßung ebenfalls aktualisiert.

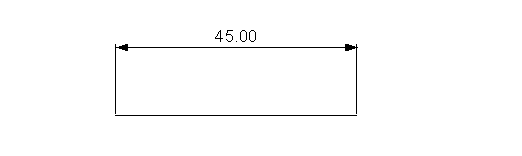

Nehmen wir an, die folgende Bemaßung wird erstellt, indem Sie auf die Linie klicken:

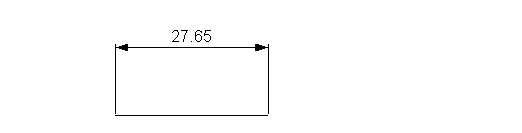

Wenn einer der Endpunkte der Linie verschoben wird:
wird die Bemaßung ebenfalls aktualisiert.
Es werden rote Kreuze angezeigt, wenn Bemaßungen Ihre Aufmerksamkeit erfordern, weil die Beziehung (Abhängigkeit) zwischen der Bemaßung und der Geometrie unterbrochen ist.
Im folgenden Beispiel wird eine Bemaßung auf einer diagonalen Linie angezeigt, wobei die Abhängigkeiten an den Enden der Linie dargestellt werden:
Wenn die Linie gelöscht wird, wird ein rotes Kreuz angezeigt, und der Bemaßungswert wird rot unterstrichen, um anzugeben, dass die Abhängigkeit unterbrochen wurde:
Um die Bemaßung zu reparieren und die roten Kreuze zu entfernen, gehen Sie folgendermaßen vor:
- Ziehen Sie die einzelnen Kreuze auf der Bemaßung, und fangen Sie sie an der richtigen Geometrie, um eine neue Abhängigkeit zu erstellen.
- Löschen Sie die Bemaßung.
