Boolesche Operationen

Verwenden Sie boolesche Operationen unter Volumenmodell-Registerkarte > Merkmal-Gruppe, um ein Netz auf Basis der folgenden Elemente zu erstellen:

• Zwei Netze
• Ein Volumenmodell und ein Netz

Zwei Netze

Verwenden Sie die booleschen Optionen zum Schneiden, Subtrahieren oder Kombinieren (Addieren) von zwei Netzen:

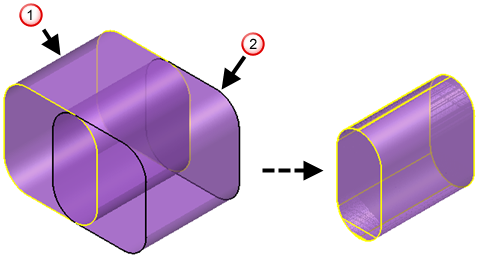

So erstellen Sie beispielsweise ein Netz anhand des Schnittpunkts von zwei Netzen

1. Klicken Sie auf Volumenmodell-Registerkarte > Merkmal-Gruppe > Schneiden, um das Dialogfeld Boolesche Schnittoperation anzuzeigen.
2. Wählen Sie als Primärauswahl und als Sekundärauswahl aus.
3. Klicken Sie auf OK, um das neue Netz zu erstellen.



Volumenmodell und Netz

Verwenden Sie die booleschen Optionen zum Schneiden, Subtrahieren oder Kombinieren (Addieren) eines Volumenmodells und eines Netzes:

So erstellen Sie beispielsweise ein Netz durch Subtraktion eines Netzes von einem Volumenmodell

1. Klicken Sie auf Volumenmodell-Registerkarte > Merkmal-Gruppe > Subtraktion, um das Dialogfeld Boolesche Subtraktion anzuzeigen.
2. Wählen Sie als Primärauswahl und als Sekundärauswahl aus.
3. Wählen Sie Originalvolumenmodelle behalten ab.
4. Klicken Sie auf OK, um das neue Netz zu erstellen.
5. Klicken Sie auf Ja, um den Merkmalbaum zu löschen, falls er schon existiert.
