Erstellen einer projizierten Kurve

Sie können zusammengesetzte Kurven erstellen, indem Sie mehrere Drahtmodell-Objekte oder hervorgehobene Kanten auf folgende Elemente projizieren:

• Flächen, Volumenmodelle, Netze und Komponenten.
• Die Hauptebene.

So erstellen Sie die projizierten zusammengesetzten Kurven

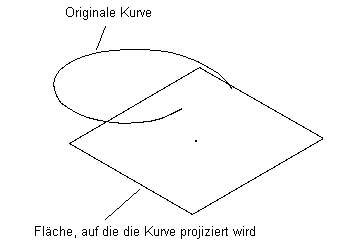

1. Wählen Sie die Drahtmodell-Objekte oder hervorgehobenen Kanten sowie die Objekte aus, auf die projiziert werden soll. Wenn keine Flächen, Volumenmodelle, Netze oder Komponenten ausgewählt sind, werden die Drahtmodell-Objekte oder hervorgehobenen Kanten auf die Hauptebene projiziert.

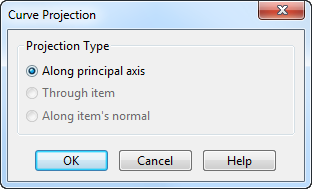

2. Klicken Sie auf Drahtmodell-Registerkarte > Von der Auswahl-Gruppe > Projizierte Kurve, um das Dialogfeld Kurvenprojektion anzuzeigen:



3. Verwenden Sie das Dialogfeld, um einen der folgenden Projektionstypen zu wählen und die Kurve zu erstellen:

   Entlang der Hauptachse – Projiziert das Drahtmodell entlang der Hauptachse auf die ausgewählten Objekte.





   Wenn keine Flächen, Volumenmodelle, Netze oder Komponenten ausgewählt sind, werden die Drahtmodell-Objekte auf die Hauptebene projiziert.

   Durch Element – (Nur gültig, wenn Flächen, Volumenmodelle, Netze oder Komponenten ausgewählt sind.) Projiziert das Drahtmodell durch die Objekte entlang der Hauptachse. Auf jeder Fläche, die das Drahtmodell berührt, wird eine neue Kurve erstellt.

   Längs der Elementnormalen – (Nur gültig, wenn Flächen, Volumenmodelle, Netze oder Komponenten ausgewählt sind.) Projiziert das Drahtmodell entlang der Flächennormalen auf die ausgewählten Objekte.

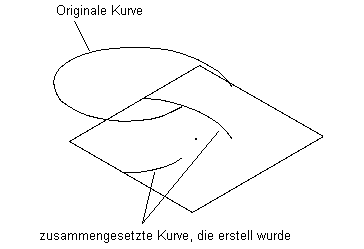

4. Klicken Sie auf OK. Zusammengesetzte Kurven werden erstellt, wenn die Drahtmodell-Objekte projiziert werden.

   Die neuen zusammengesetzten Kurven sind abhängig von den zugrundeliegenden Flächen, wenn sie auf Objekte projiziert werden.
