Von einem Volumenmodell abziehen

Sie können die folgenden Elemente von einem Volumenmodell abziehen:

• Inaktive Volumenmodelle — Nach Beenden des Prozesses existiert das inaktive Volumenmodell nicht mehr.
• Flächen — PowerShape wandelt die Fläche in ein Volumenmodell um, bevor sie vom aktiven Volumenmodell subtrahiert wird.
• Symbole — Alle Volumenmodelle und Flächen innerhalb des Symbols werden kopiert und vom aktiven Volumenmodell abgezogen.
  Anmerkung: Das Symbol selbst wird nicht geändert oder gelöscht. Wenn Sie ein Symbol verwenden, ist das Abziehen-Merkmal im Volumenmodell nicht skalierbar.

Sie können Boolesche Subtraktion verwenden:

• Das aktive Volumenmodell.
• Ein vorausgewähltes inaktives Volumenmodell, wenn das aktive Volumenmodell ausgeblendet ist.

So subtrahieren Sie von einem Volumenmodell

1. Klicken Sie auf Volumenmodell-Registerkarte > Merkmal-Gruppe > Subtraktion, um das Dialogfeld Boolesche Subtraktion anzuzeigen:



   Wenn ein sichtbares, aktives Volumenmodell vorliegt, wird es automatisch als Primärauswahl verwendet. Wenn Sie ein inaktives Volumenmodell vorauswählen, während das aktive Volumenmodell verdeckt ist, wird das inaktive Modell als Primärauswahl verwendet.

2. Wählen Sie ein Sekundäres Objekt aus.

   Klicken Sie, wenn nötig, auf die Option Objekte tauschen, um die Objekte in der Primär- und Sekundär-Auswahl zu tauschen.

3. Klicken Sie auf OK, um Ihre Auswahl zu bestätigen und das Formular zu schließen.

   Das Merkmal Abziehen-Symbol , das für den Vorgang steht, wird im Baumfenster des Volumenmodell-Merkmals angezeigt.

   Wenn das subtrahierte Volumenmodell Merkmale aufweist, werden diese als Unterbäume neben dem Symbol Merkmal Abziehen ergänzt.

   Dieses Beispiel zeigt ein aktives Volumenmodell , das von einem inaktiven Volumenmodell geschnitten wird:

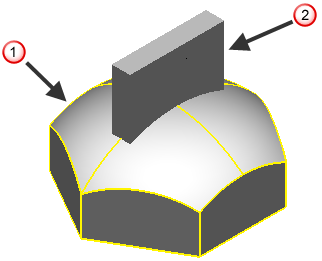

   In diesem Beispiel ist das folgende aktive Volumenmodell gegeben:
