Außer für Projektionskanten können Sie das Werkzeug Liniengrafik auch dazu verwenden, unterschiedliche Linienstile für verschiedene Typen von Schnittkanten am selben Modellelement anzuwenden.
Sie können z. B. einen Linienstil für die vordere Schnittkante einer Fläche und einen anderen für die hintere Schnittkante desselben Elements festlegen. (Die vordere Schnittkante ist die Kante eines Modellelements, die durch einen 3D-Schnittbereich oder eine vordere Schnittebene erzeugt wird. Die hintere Schnittkante ist die Kante eines Modellelements, die durch die hintere Schnittebene erzeugt wird.)

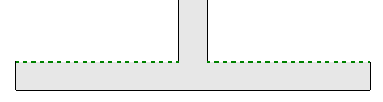

Wenn Sie eine Kante für das Werkzeug Liniengrafik wählen, wendet Revit denselben Linienstil auf alle Segmente dieser Kante an. Es ist nicht möglich, verschiedenen Segmenten ein und derselben Kante unterschiedliche Linienstile zuzuweisen. So ist z. B. die Oberkante der folgenden Wand eine einzige Kante. Die grüne gestrichelte Linie wird daher für die gesamte Kante verwendet.
