Hinzufügen einer Zwischendeckenplatte zu einer tragenden Geschossdecke

Um eine tragende Geschossdecke an Stützenpositionen zu verstärken, können Sie Zwischendeckenplatten hinzufügen.

1. Öffnen Sie eine Draufsicht mit einer tragenden Geschossdecke über einer Stütze.
2. Klicken Sie in der Multifunktionsleiste auf Tragende Geschossdecke.

   Wo befindet sich diese Funktion?

   • Registerkarte Ingenieurbau Gruppe Ingenieurbau Dropdown-Liste Geschossdecke (Geschossdecke: tragend)
   • Registerkarte Architektur Gruppe Erstellen Dropdown-Liste Geschossdecke (Geschossdecke: tragend)
3. Klicken Sie auf Registerkarte Ändern | Begrenzung für Geschossdecke erstellen Gruppe Zeichnen Begrenzungslinie, und skizzieren Sie mithilfe der Skizzierwerkzeuge die Zwischendeckenplatte. Die Skizze muss eine geschlossene Schleife oder Auflagerbedingung bilden.
4. Klicken Sie anschließend auf Registerkarte Ändern | Begrenzung für Geschossdecke erstellen Gruppe Modus (Bearbeitungsmodus beenden).

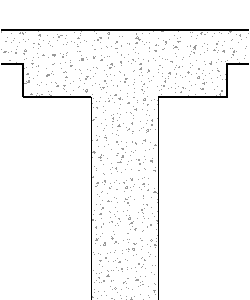

5. Zeigen Sie die Zwischendeckenplatte in einer Ansicht oder einer Querschnittansicht an.
6. Wählen Sie die neue Zwischendeckenplatte aus.
7. Klicken Sie mit der rechten Maustaste auf die neue Zwischendeckenplatte, und wählen Sie Eigenschaften aus.
8. Passen Sie in der Eigenschaftenpalette die Abhängigkeitsparameter der Zwischendeckenplatte so an, dass diese sich auf der richtigen Höhe im Modell befindet.

9. Klicken Sie auf Apply (Anwenden).
10. Verbinden Sie die Geometrie der Elemente, falls erforderlich.
