Erfahren Sie, wie Betonträger und -stützen angezeigt werden, wenn sie in der Ansicht verdeckt sind.
Mit dem Familienparameter In verdeckten Ansichten anzeigen können Sie steuern, wie verdeckte Linien für Tragwerkselemente aus Beton angezeigt werden. So greifen Sie auf den Parameter zu:
- Wählen Sie den Betonträger oder die -stütze aus und klicken Sie auf Ändern | Registerkarte <Element > Strukturell
Gruppe Modus
(Familie bearbeiten).
- Ändern Sie den Parameter an einer von zwei Positionen:
- Suchen Sie die Option In verdeckten Ansichten anzeigen unter Grafiken in der Eigenschaftenpalette.
- Klicken Sie auf Registerkarte Erstellen Gruppe Eigenschaften
(Familienkategorie und -parameter). Suchen Sie die Option In verdeckten Ansichten anzeigen unter Familienparameter im Dialogfeld Familienkategorie und -parameter.
Anmerkung: Dieser Parameter ist nur für Träger und Stützen aus Beton verfügbar.
Mit dem folgenden T-Träger unter einer Geschossdecke wird dargestellt, wie sich der Parameter In verdeckten Ansichten anzeigen auf Ansichten auswirkt. Jede nummerierte Ecke in dieser Abschnittsansicht steht für eine Trägerkante, die nach Geometrie ausgeblendet werden kann.
Die folgende Tabelle zeigt, wie die Parametereinstellung diese Kanten beeinflusst.
| Parameterentstellung und Beschreibung | Draufsicht wie angegeben |
|---|---|

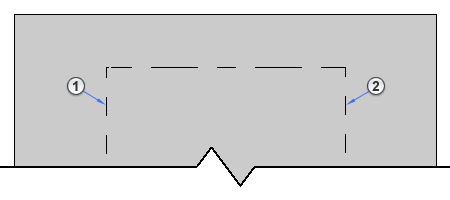

| Von anderen Objekten verdeckte Kanten Zeigt die Kanten des Elements, die durch andere Elemente verdeckt sind.
In dieser Draufsicht verdeckt eine Geschossdecke die Trägerkanten 1 und 2 und die Trägerenden, die als gestrichelte Linien angezeigt werden. |
|

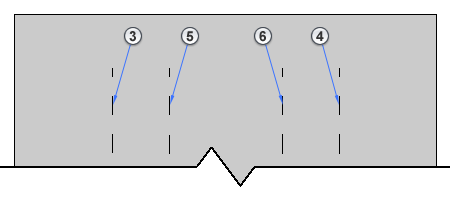

| Durch Träger selbst verdeckte Kanten Zeigt die Kanten des Elements, die durch die Geometrie des Trägers verdeckt werden.
In dieser Draufsicht verdeckt die Trägergeometrie die Trägerkanten 3, 4, 5 und 6, die dann als gestrichelte Linien angezeigt werden. |
|

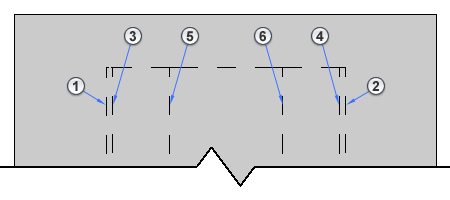

| Alle Kanten Zeigt alle Kanten des Elements.
In dieser Draufsicht werden alle verdeckten Kanten und die Trägerenden als gestrichelte Linien angezeigt. |
|
Anmerkung: Vergrößern Sie den Maßstab der Ansicht, wenn die gestrichelten Linien zu kurz sind, oder nicht angezeigt werden.
