Info über Baustahltragwerks- und Stützenfertigungsformen

Erfahren Sie mehr über die Fertigungsform, ihre Parameter und Eigenschaften und die Darstellung.

Sie können Trägern für beliebige Verwendungszwecke, Tragwerkstützen oder Streben Fertigungsdaten hinzufügen.

• Die Fertigungsform zeigt die exakte Form des Elements an und der Erstellungsprozess ist nicht umkehrbar.
• Die Stahlfertigungsform wird mithilfe des asynchronen Update-Prozesses ausgeführt.
• Wenn Sie bei der Erstellung eines Baustahlfertigungselements einen Modifikator verwenden oder einen parametrischen Schnitt oder eine detaillierte Vorgabe- oder benutzerdefinierte Verbindung auf Revit-Trägern, -Stützen oder -Streben platzieren, wird die geometrische Form des Trägers, der Stütze oder der Strebe durch die Fertigungsform ersetzt.
• Die Stahlfertigungsform übernimmt die Typenparameter des Trägers, der Stütze oder der Strebe.
• Durch die Stahlfertigungsform werden zusätzliche Exemplareigenschaften für Träger, Stützen und Streben unter Tragwerk eingeführt.
• Tragwerksstützen mit einer Stahlfertigungsform können nicht mit einer Referenzebene verknüpft werden.
• Wenn die Stahlfertigungsform erstellt wird, werden einige Exemplarparameter der Träger, Stützen und Streben ignoriert oder deaktiviert:

  Tragwerksstütze	Die Konstruktionsparameter Basisschnitt – Stil und Oberer Schnitt – Stil Verlängerung unten und oben werden deaktiviert.
  Träger und Verstrebungen	yz-Ausrichtung Die Stahlfertigungsform unterstützt nur die yz-Ausrichtung Gleichmäßig. Wenn für die yz-Ausrichtung nicht Gleichmäßig festgelegt ist, wird die Fertigungsform für das Element nicht erstellt. Es wird eine Warnmeldung angezeigt, dass Elemente mit unabhängiger Ausrichtung nicht unterstützt werden. Der Parameter yz-Ausrichtung ist ausgegraut.
  	Anfangs- und Endverlängerung Werden durch den Modifikator Verkürzen ersetzt. Die Parameter für die geometrische Positionierung für die Anfangs-und Endverlängerung sind nicht mehr in der Eigenschaftenpalette nicht mehr verfügbar. Es wird eine Warnmeldung zu den Änderungen angezeigt. Die Trägergriffe sind die für die deaktiviert Rahmen mit Stahlfertigungsform deaktiviert.
  	Anfangs- und Endfugenkürzungen Die Parameter für die geometrische Positionierung für die Anfangs- und Endfugenkürzungen werden ignoriert und sind nicht mehr in der Eigenschaftenpalette nicht mehr verfügbar. Es wird eine Warnmeldung zu den Änderungen angezeigt.

• Wenn die Fertigungsform erstellt wird, gehen einige vorgenommene Vorgabeschnitte auf dem Baustahlrahmen verloren oder werden durch den entsprechenden Fertigungsmodifikator ersetzt:

  Öffnung über Fläche wird ersetzt durch Konturschnitt.	Öffnung über Fläche wird nicht gelöscht. Öffnung über Fläche schneiden nicht den Baustahlrahmen. Der Konturschnitt schneidet den Baustahlrahmen. Es gibt keine Verbindung zwischen Öffnung über Fläche und dem entsprechenden Konturschnitt – wird ein Modifikator aktualisiert, wird der andere nicht automatisch auch aktualisiert. Es wird eine Warnmeldung angezeigt, dass die Fabrikationsform durch Öffnung über Fläche nicht mehr geändert wird und dass der Modifikator durch den Konturschnitt ersetzt wird.
  Ausklinkung wird ersetzt durch den parametrischen Ausklinkungsschnitt	Die Ausklinkung wird gelöscht. Es wird eine Warnmeldung angezeigt, dass die Fabrikationsform durch Ausklinkung nicht mehr geändert wird und dass der Modifikator durch den parametrischen Schnitt ersetzt wird.
  Mit Abzugskörper schneiden wird ignoriert.	Mit Abzugskörper schneiden wird nicht gelöscht. Es wird eine Warnmeldung angezeigt, dass die Parameter für die geometrische Positionierung für Mit Abzugskörper schneiden, Nach Referenzebene schneiden und Anfangs- und Endfugenkürzungen ignoriert werden.
  Nach Referenzebene schneiden wird ignoriert.	Die schneidende Referenzebene wird nicht gelöscht. Es wird eine Warnmeldung angezeigt, dass die Parameter für die geometrische Positionierung für Mit Abzugskörper schneiden, Nach Referenzebene schneiden und Anfangs- und Endfugenkürzungen ignoriert werden.

  Anmerkung: Schnitte werden gelöscht, wenn die Revit-Datei aktualisiert wird.

Darstellung der Fertigungsform

Detaillierungsgrad	Darstellung
Grob	Die Darstellung Fertigungsform entspricht der Darstellung des dazugehörigen Baustahlelements. Anmerkung: Nach der Erstellung der Fertigungsform werden die Anfangs- und Endverlängerungsparameter des Trägers ignoriert.
Mittel	Die Fertigungsform wird angezeigt, jedoch ohne die Bohrelemente.

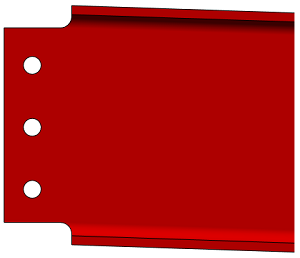

Fein	Die Fertigungsform wird mit allen zugehörigen Schnitten und Bohrungen angezeigt.
