Einfügen mehrerer Stützen mithilfe des Rasters

Platzieren Sie mehrere Stützen an den Schnittpunkten ausgewählter Rasterlinien.

1. Klicken Sie in der Multifunktionsleiste auf (Tragwerksstütze).

   Wo befindet sich diese Funktion?

   • Registerkarte Ingenieurbau Gruppe Ingenieurbau (Tragwerksstütze)
   • Registerkarte Architektur Gruppe Erstellen Dropdown-Liste Stütze (Tragwerksstütze)
2. Klicken Sie auf Registerkarte Ändern | Platzieren Tragwerksstütze Gruppe Mehrere (In Raster).

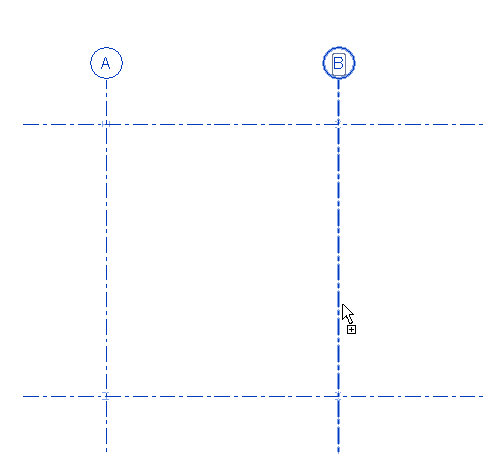

3. Wählen Sie Rasterlinien aus, um die gewünschten Rasterschnittpunkte zu definieren.
4. Drücken Sie die Leertaste, um alle erstellten Stützen zu drehen.
5. Drücken Sie so lange die Leertaste, bis sich die Stützen an der gewünschten Position befinden.
6. Wenn Sie an einer Rasterlinien-Schnittstelle weitere Stützen einfügen möchten, halten Sie die Strg-Taste gedrückt, und ziehen Sie Auswahlrahmen um die gewünschten Schnittstellen.
7. Klicken Sie auf Registerkarte Ändern | Platzieren Tragwerksstütze > An den Schnittpunkten der Rasterlinien Gruppe Mehrere (Fertig stellen), um die Stützen zu erstellen.
