Hinzufügen einer Tragwerksstütze in einer nichttragenden Stütze

Verwenden Sie das Werkzeug An nichttragenden Stützen, um Tragwerksstützen in Draufsichten an den Mittelpunkten nichttragender Stützen zu fangen.

1. Klicken Sie in der Multifunktionsleiste auf Tragwerksstütze.

   Wo befindet sich diese Funktion?

   • Registerkarte Architektur Gruppe Erstellen Dropdown-Liste Stütze (Tragwerksstütze)
   • Registerkarte Ingenieurbau Gruppe Ingenieurbau (Stütze)
2. Wählen Sie in der Eigenschaftenpalette aus der Dropdown-Liste der Typenwahl einen Stützentyp.
3. Klicken Sie auf Registerkarte Ändern | Platzieren Tragwerksstütze Gruppe Mehrere (An Stützen).

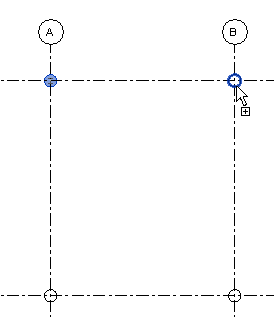

4. Wählen Sie einzelne nichttragende Stützen aus, oder ziehen Sie einen Auswahlrahmen in der Ansicht, um mehrere Stützen gleichzeitig auszuwählen.


   Die Tragwerksstützen werden an den Mittelpunkten der nichttragenden Stützen gefangen.

5. Wenn Sie alle Tragwerksstützen platziert haben, klicken Sie auf Registerkarte Ändern | Platzieren Tragwerksstütze > An nichttragenden Stützen Gruppe Mehrere (Fertig stellen).
