Verwenden Sie die normalen Skizzierwerkzeuge zum Skizzieren des Pfads für die Verlegung von Bewehrung.
- Klicken Sie auf Registerkarte Ingenieurbau
Gruppe Bewehrung
(Linear). Anmerkung: Das Werkzeug befindet sich auch auf der kontextabhängigen Registerkarte zur Auswahl von Elementen, die gültige Basisbauteile für Bewehrungen sind. - Skizzieren Sie den Pfad für die Bewehrung auf einem Betonbasisbauteil. Achten Sie darauf, keine geschlossene Schleife zu skizzieren.
- Drücken Sie die Esc-Taste.
- Klicken Sie bei Bedarf in der Optionsleiste auf
und anschließend auf das Spiegelungssteuerelement
, sodass sich die Bewehrung zur anderen Seite des Pfads erstreckt. - Klicken Sie auf Registerkarte Ändern | Bewehrungspfad erstellen Gruppe Modus
(Bearbeitungsmodus beenden).

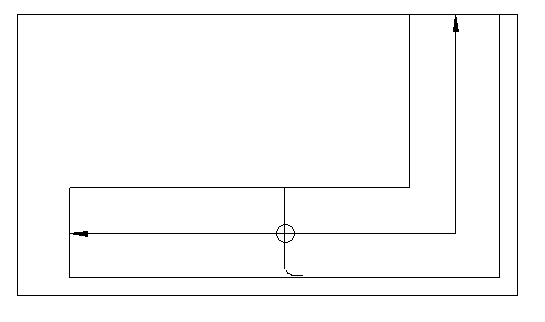

Anmerkung: Die Begrenzung der linearen Bewehrung ist standardmäßig aktiviert. Sie können sie ausblenden, indem Sie auf Registerkarte Ansicht Gruppe Grafik
(Sichtbarkeit/Grafiken) klicken und unter Lineare Bewehrung den Parameter für die Sichtbarkeit der Begrenzung deaktivieren.

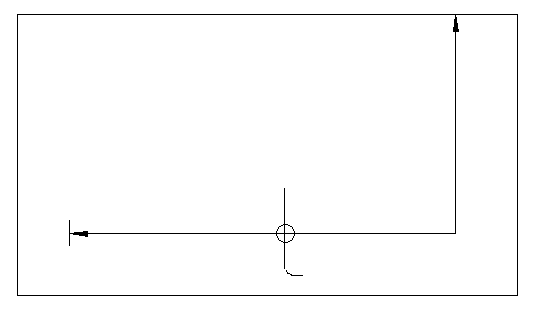

Revit fügt am Mittelpunkt des längsten Pfadsegments ein Symbol und eine Beschriftung für die lineare Bewehrung in die fertige Skizze ein.
Anmerkung: Beim Platzieren linearer Bewehrung sind die Bewehrungselemente nicht sichtbar. Wenn sie angezeigt werden sollen, legen Sie die Sichtbarkeit von Bewehrungselementen im Abschnitt Grafiken in der Eigenschaftenpalette für die lineare Bewehrung fest. Die Einstellung für die Sichtbarkeit ist nur dann verfügbar, wenn Bewehrungsstäbe für die lineare Bewehrung erzeugt werden.
