Mit der Version 2022 werden alle Verbesserungen aus den letzten Generatives Design 2021-Updates in Revit integriert. (Siehe Zugriffsdetails.)
In den folgenden Listen werden Verbesserungen für Generatives Design seit der Veröffentlichung mit Revit 2021 zusammengefasst. Weitere Informationen zu bestimmten Verbesserungen sowie Versionshinweise für jedes Update finden Sie unter Neu in Generatives Design 2021.
Beispielstudientypen
- Drei zusätzliche Studientypen sind jetzt verfügbar: Zufällige Objektplatzierung, Rasterobjektplatzierung und Rasterobjektplatzierung abgestuft.
- In den detaillierten Hilfethemen zu Beispielstudientypen finden Sie im Abschnitt "Vorbereiten des Modells" weitere Informationen zur Verwendung eines Revit-Beispielmodells zum Erstellen von Beispielstudien und zum Experimentieren mit Generatives Design.

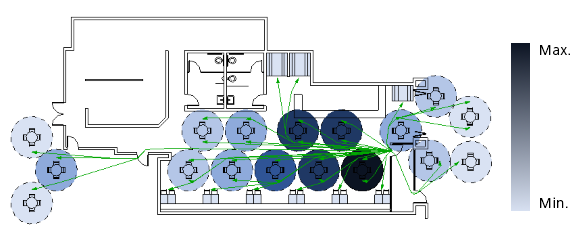

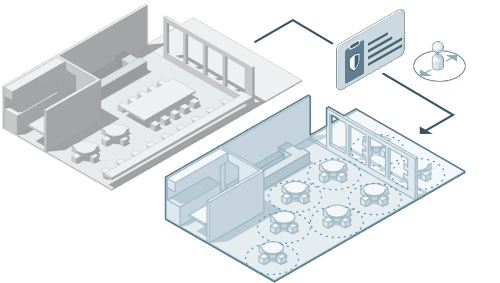

- Eine Fallstudie, die einen Beispielstudientyp verwendet, finden Sie unter Haben Sie dies schon versucht: Generatives Design. Die Fallstudie verwendet generatives Design für ein Restaurant-Layout, das den Richtlinien für die Einhaltung der Abstandsregeln entspricht.
- Beispielstudientypen werden nun in diesem Verzeichnis als schreibgeschützte Dateien gespeichert:
%PROGRAMDATA%\Autodesk\AECGD\Revit\Samples 2022\<Sprache-Gebietsschema>
Um eine Studie mit einem der Autodesk-Beispiele zu erstellen, wählen Sie im Dialogfeld Studie erstellen unter Ordner wählen die Option Autodesk-Beispiele aus.
Um Änderungen an einem Beispielstudientyp vorzunehmen, speichern Sie zunächst eine Kopie des Studientyps in einem anderen Verzeichnis.
- Die Beispielstudientypen enthalten nun Vorgabeeinstellungen für die Definition einer Studie.
Gemeinsame Nutzung von Studientypen
Diese Verbesserungen erleichtern die gemeinsame Nutzung von Studientypen mit Teammitgliedern.
- Speichern Sie Studientypen in mehreren Ordnern, einschließlich lokaler Ordner und zugeordneter Netzwerklaufwerke.
- Im Dialogfeld Studie erstellen können Sie in einer Dropdown-Liste schnell den Ordner auswählen, der den Zielstudientyp enthält.
- Fügen Sie weitere Ordner zur Liste hinzu, und ordnen Sie sie mithilfe einer einfachen Benutzeroberfläche neu an. Entfernen Sie Ordner aus der Liste, wenn sie nicht mehr benötigt werden.
Definieren von Eingaben für eine Studie
Im Dialogfeld Studie definieren haben Sie nun folgende Möglichkeiten:
- Speichern der aktuellen Eingabeeinstellungen als Vorgabe für andere Studien.
- Auswählen von Eingaben aus Revit-Dropdown-Listen nach Bedarf.
- Ändern von Variableneingaben in konstante Werte.
Variablen und konstante Werte in Ergebnissen
Im Dialogfeld Ergebnisse überprüfen erleichtern die folgenden Änderungen die Unterscheidung zwischen Variablen und Konstanten:
- In der Listenansicht der Ergebnisse werden Konstanten in den Spalten ganz rechts angezeigt.
- Im Bereich Details für ein ausgewähltes Ergebnis ist der Abschnitt Eingaben nun in die Abschnitte Variablen und Konstanten unterteilt, sodass Sie klar erkennen können, welche Werte für jedes Ergebnis geändert werden und welche Werte gleich bleiben.
- Im Diagramm für parallele Koordinaten befinden sich die Konstanten in den Spalten ganz rechts. Fett dargestellte vertikale Linien stehen für Ausgaben
, durchgehende Linien für Variablen
und gestrichelte Linien für Konstanten
.
Generatives Design-Werkzeuge in Dynamo
Die folgenden Verbesserungen erleichtern es Dynamo-Autoren, Studientypen zu erstellen und zu bearbeiten.
- Ein neuer Werkzeugsatz optimiert und vereinfacht die Erstellung und Aktualisierung von Studientypen. Um auf diese Werkzeuge zuzugreifen, klicken Sie auf Generative Design
Generative Design-Werkzeuge öffnen.
- Die Werkzeuge werden in einer Gruppe auf der rechten Seite des Dynamo-Fensters angezeigt. Klicken Sie auf die Registerkarte Studientyp, um den Studientyp für das aktuelle Diagramm zu erstellen oder zu aktualisieren, einschließlich des zugehörigen Ordners für Abhängigkeiten.
- Wenn Sie Dynamo zum Öffnen eines Studientyps nutzen, bei dem Pakete verwendet werden, die nicht lokal installiert sind, wird eine Warnmeldung angezeigt, die Sie auf fehlende Abhängigkeiten hinweist. Wählen Sie eine Option zum Beheben des Problems aus: Installieren Sie die erforderlichen Pakete oder benutzerdefinierten Blöcke, oder führen Sie keine Aktion aus (so können Sie die Probleme manuell beheben). Diese Verbesserung optimiert den Prozess zum Sicherstellen, dass alle Anforderungen für die Ausführung von Dynamo erfüllt sind und dass Studientypen in Dynamo bearbeitet werden können. Weitere Informationen erhalten Sie unter Fehlerbehebung: Fehlende Abhängigkeiten.
- Klicken Sie auf die Registerkarte Probleme, um Probleme mit dem Diagramm anzuzeigen und zu beheben. Die Problembeschreibungen bieten direkte Links zu Blöcken, die Aufmerksamkeit erfordern, und optimieren so den Fehlerbehebungsprozess.
- Wenn ein Remember-Block während der Diagrammerstellung ausgelassen wird, erkennt Dynamo dies und gibt an, wo ein Remember-Block hinzugefügt werden soll. Klicken Sie einfach auf eine Schaltfläche im Ansichtsbereich, um den Knoten hinzuzufügen.
- Der Remember-Block kann jetzt Netzgeometrie verarbeiten und zwischenspeichern.
Neue Lerninhalte
- Neue Hilfethemen unterstützen Planer, die Dynamo benötigen, um auf die Funktionen für Generatives Design von Revit zuzugreifen.
- Für Dynamo-Autoren, die Studientypen erstellen, bieten die folgenden Themen zusätzliche Informationen:
Leistungssteigerungen
Generatives Design führt Studien schneller als zuvor aus und stellt so schneller Ergebnisse bereit.
Im Hintergrund vorgenommene Änderungen führen außerdem zu einer verbesserten Leistung beim Start von Generatives Design und beim Prüfen der Ergebnisse verschiedener Studien. Diese Leistungsverbesserungen werden Sie besonders bemerken, wenn Sie viele Studien ausführen.
