Siehe Verbesserungen bei der Positionierung von CAD-Dateien und der Steuerung des Schnittverhaltens in Ansichten. OBJ- und STL-Dateien werden jetzt als Dateitypen für den Import in Ihre Modelle unterstützt.
Ebenen wählen
Wählen Sie im Modell die Ebene für die Position der CAD-Datei aus, wenn diese importiert oder verknüpft wird. Um eine beliebige definierte Ebene in Ihrem Projekt auszuwählen, verwenden Sie das Steuerelement An Ebene platzieren beim Importieren oder Verknüpfen einer CAD-Datei. Die Basisebene der CAD-Datei wird auf die ausgewählte Ebene festgelegt. Weitere Informationen erhalten Sie unter Import- und Verknüpfungsoptionen.
Schneiden in Ansichten zulassen
CAD-Dateien verfügen über einen Exemplarparameter, mit dem 3D-Elemente in der CAD-Datei geschnitten werden können. Wenn der Exemplarparameter aktiviert ist, wird die 3D-Geometrie als Schnitt angezeigt, wenn die Schnittebene der Ansicht die 3D-Geometrie schneidet. Wenn der Exemplarparameter nicht aktiviert ist, wird die CAD-Geometrie in Ansichten als projiziert angezeigt, auch wenn die Schnittebene die 3D-Geometrie der CAD-Datei schneidet. Weitere Informationen erhalten Sie unter Info zum Schneiden eingehender Geometrie.

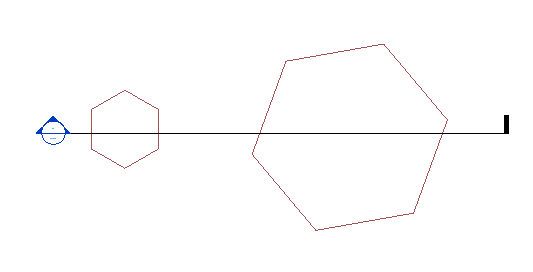

Draufsicht der CAD-Datei

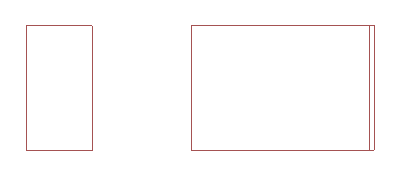

 Schneiden in Ansichten zulassen – deaktiviert |
 Schneiden in Ansichten zulassen – aktiviert |
Importieren von STL- und OBJ-Dateien
Sie können jetzt OBJ- und STL-Dateien direkt in Ihre Revit LT-Modelle importieren. Weitere Informationen finden Sie unter Importieren einer CAD-Datei.
