Puede etiquetar rejillas de pilares existentes en la dirección X y en la dirección Y.
- Seleccione la rejilla de pilares que desee etiquetar.
- Seleccione la
.
- Especifique la ubicación de las etiquetas en la rejilla:
Si desea... Entonces… agregar etiquetas en el eje X de la rejilla seleccione la ficha X - Etiquetas. agregar etiquetas en el eje Y de la rejilla seleccione la ficha Y - Etiquetas. - Escriba el número o letra inicial de la etiqueta en el cuadro Número de la tabla.
En la tabla aparece cada línea de rejilla en la dirección X o en la dirección Y. Si la opción Calcular automáticamente valores para etiquetas está activada, se asignarán números o letras de manera consecutiva a las líneas de la rejilla restantes en el orden que haya especificado (ascendente o descendente).
Nota: Para renumerar una rejilla, escriba un nuevo valor en la primera ubicación. El resto de los valores se actualizan si se ha seleccionado Calcular automáticamente valores para etiquetas. - Si no desea usar determinados caracteres en la secuencia, seleccione Nunca usar caracteres y especifique los caracteres separados por comas.
- Para cambiar el símbolo de etiqueta, pulse Referencia numérica.
- Seleccione un nuevo símbolo de etiqueta en el cuadro de diálogo Seleccione BloqueMvPred y pulse Aceptar.
Pueden utilizarse todos los bloques multivista definidos actualmente en el dibujo.
- Pulse Generar nuevas referencias numéricas al salir para actualizar las referencias numéricas.
- Especifique la ubicación de las referencias numéricas:
Si desea... Entonces… colocar las referencias numéricas en la dirección X de la rejilla seleccione Superior y/o Inferior. colocar las referencias numéricas en la dirección Y de la rejilla seleccione Izquierda y/o Derecha. - Escriba un valor en Extensión.
Extensión es la longitud de las líneas de la referencia numérica desde la rejilla hasta la referencia.
- Pulse Aceptar.

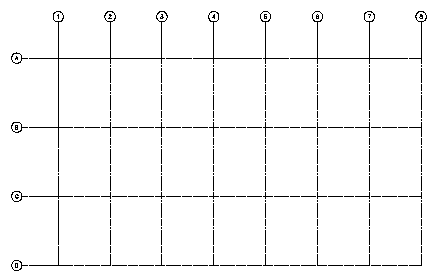

Etiquetado de una rejilla de pilar
