Utilice este procedimiento para agregar una rejilla de pilares a partir de una herramienta de rejilla de pilares. Las rejillas de pilares pueden ser rectangulares o radiales.

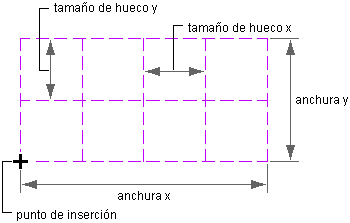

Rejilla rectangular

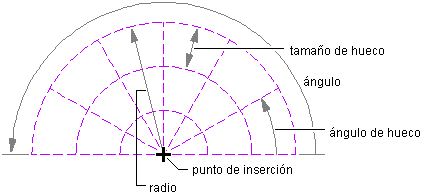

Rejilla radial
- Abra la paleta de herramientas que desea utilizar y seleccione una herramienta de rejilla de pilares estructurales.
También puede Seleccione la
..
- En la paleta Propiedades, expanda Básicas General.
- Seleccione una forma, Rectangular o Radial.
- Expanda Cotas.
- Si ha seleccionado una forma de rejilla rectangular, especifique los parámetros:
Si desea... Entonces… definir la anchura de la rejilla expanda Cotas y escriba un valor en X - Anchura. definir la profundidad de la rejilla expanda Cotas y escriba un valor en Y - Profundidad. diseñar la rejilla con huecos distanciados regularmente a lo largo de la dirección X expanda Eje X, en Tipo de diseño, seleccione Distanciar regularmente y escriba un valor en Número de huecos. diseñar la rejilla con un tamaño de hueco fijo a lo largo de la dirección X expanda Eje X, en Tipo de diseño, seleccione Repetir y escriba un valor en Tamaño de hueco. especificar la distancia de desfase desde el punto inicial a lo largo de la dirección X de la rejilla expanda Eje X y escriba un valor en Desfase inicial. La distancia de desfase se puede utilizar para reducir el tamaño de rejilla efectivo. especificar la distancia de desfase desde el punto final a lo largo de la dirección X de la rejilla expanda Eje X y escriba un valor en Desfase final. La distancia de desfase se puede utilizar para reducir el tamaño de rejilla efectivo. diseñar la rejilla con huecos distanciados regularmente a lo largo de la dirección Y expanda Eje Y, en Tipo de diseño, seleccione Distanciar regularmente y escriba un valor en Número de huecos. diseñar la rejilla con un tamaño de hueco fijo a lo largo de la dirección Y expanda Eje Y, en Tipo de diseño, seleccione Repetir y escriba un valor en Tamaño de hueco. especificar la distancia de desfase desde el punto inicial a lo largo de la dirección Y de la rejilla expanda Eje Y y escriba un valor en Desfase inicial. La distancia de desfase se puede utilizar para reducir el tamaño de rejilla efectivo. especificar la distancia de desfase desde el punto final a lo largo de la dirección Y de la rejilla expanda Eje Y y escriba un valor en Desfase final. La distancia de desfase se puede utilizar para reducir el tamaño de rejilla efectivo. - Si ha seleccionado una forma de rejilla radial, especifique los parámetros:
Si desea... Entonces… definir la anchura de la rejilla expanda Cotas y escriba un valor en X - Anchura. definir el ángulo de la rejilla expanda Cotas y escriba un valor en A - Ángulo. diseñar la rejilla con huecos distanciados regularmente a lo largo de la dirección X expanda Eje X, en Tipo de diseño, seleccione Distanciar regularmente y escriba un valor en Número de huecos. diseñar la rejilla con un tamaño de hueco fijo a lo largo de la dirección X expanda Eje X, en Tipo de diseño, seleccione Repetir y escriba un valor en Tamaño de hueco. especifique el radio interior de la rejilla expanda Eje X y escriba un valor en Radio interior. especificar la distancia de desfase desde el punto final a lo largo de la dirección X de la rejilla expanda Eje X y escriba un valor en Desfase final. La distancia de desfase se puede utilizar para reducir el tamaño de rejilla efectivo. diseñar la rejilla con huecos distanciados regularmente a lo largo de la dirección Y expanda Eje Y, en Tipo de diseño, seleccione Distanciar regularmente y escriba un valor en Número de huecos. diseñar la rejilla con un ángulo de hueco fijo a lo largo de la dirección Y expanda Eje Y, en Tipo de diseño, seleccione Repetir y escriba un valor en Ángulo de hueco. especificar el ángulo de desfase desde el ángulo inicial a lo largo de la curva de la rejilla en la dirección X expanda Eje Y y escriba un valor en Desfase de ángulo inicial. El ángulo de desfase se puede utilizar para reducir el tamaño de rejilla. especificar el ángulo de desfase desde el ángulo final a lo largo de la curva de la rejilla en la dirección X expanda Eje Y y escriba un valor en Desfase de ángulo final. La distancia de desfase se puede utilizar para reducir el tamaño de rejilla. - Para agregar pilares a la intersección de la rejilla durante la inserción, expanda Pilar y especifique un estilo para el elemento estructural.
Si elige agregar pilares, puede especificar sus cotas.
- Desfase inicial
- Desfase final
- Longitud lógica
- Justificar
- Justificar utilizando extensiones globales
Consejo: Cuando haya especificado las opciones que desee, puede mover u ocultar la paleta Propiedades para ver una mayor extensión del área de dibujo. - En el área de dibujo, especifique el punto de inserción de la rejilla de pilares.
- Especifique el ángulo de rotación de la rejilla y pulse Intro.
- Siga agregando rejillas de pilares y pulse Intro.
