Para trabajar con objetos de recuento

Contar los ejemplares de un objeto en un dibujo

  1. Haga clic con el botón derecho en un objeto o un bloque en el área de dibujo.
  2. Seleccione Recuento.

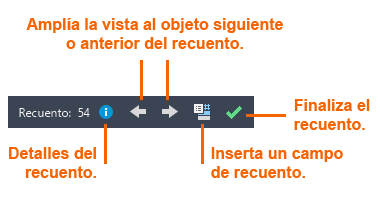

    3. Todos los ejemplares del objeto especificado se resaltan y el resultado del recuento se muestra en la barra de herramientas de recuento. Esta barra de herramientas proporciona varios comandos y opciones para revisar y administrar los objetos contados.

Contar bloques mediante la paleta Recuento

  1. Haga clic en la ficha Vistagrupo PaletasRecuento. Buscar

    En la paleta Recuento, se muestran todos los bloques del dibujo con su recuento correspondiente.

  2. En la paleta Recuento, seleccione un bloque. Los bloques contados se resaltan en el área de dibujo.

Filtrar el recuento en función de las propiedades de bloque

  1. En la paleta Recuento, haga clic con el botón derecho en un bloque.
  2. En la lista Expandir por, elija uno o varios filtros de propiedades.

    Los filtros disponibles incluyen las propiedades generales de los bloques contados, como la capa, la escala y el estado de simetría. Se muestran filtros adicionales para los parámetros y los atributos definidos por el usuario de los bloques contados.

Ver los detalles del recuento

Opte por una de las siguientes acciones:
  • En la paleta Recuento, haga clic con el botón derecho en un bloque y seleccione Revisar detalles del recuento.
  • En la barra de herramientas de recuento, haga clic en el icono Detalles del recuento.

    • En la paleta Recuento, se muestran los detalles del recuento del objeto o el bloque seleccionados y el informe de error, si lo hay.

Crear una tabla de recuento

  1. En la paleta Recuento, haga clic en Generar tabla.
  2. Seleccione los bloques contados que desea añadir a la tabla. También puede añadir a la tabla los bloques contados con filtros de propiedades.
  3. Haga clic en Insertar.
  4. Haga clic en la tabla de recuento e insértela en el dibujo actual.
  5. (Opcional) Haga clic en cualquier línea de rejilla de la tabla para seleccionarla y modificar el tamaño de sus filas y columnas.
Nota: Utilice REGEN para actualizar el campo de recuento.

Insertar un campo de recuento

  1. Haga clic con el botón derecho en un objeto del área de dibujo.
  2. Seleccione Recuento.
  3. En la barra de herramientas de recuento, haga clic en Insertar campo de recuento.
  4. Haga clic en el campo e insértelo en el dibujo actual.

    5. En el campo, se muestra el recuento actual del bloque seleccionado.

Nota: Utilice REGEN para actualizar el campo de recuento.

Desplazarse por los objetos de un recuento

Finalizar el recuento
