SidewalkSlopesAndBase

Enlace

El punto de enlace se encuentra en el borde interior del bulevar interior. El subensamblaje SidewalkSlopesAndBase suele enlazarse a una parte trasera de bordillo o a un borde de pavimento.

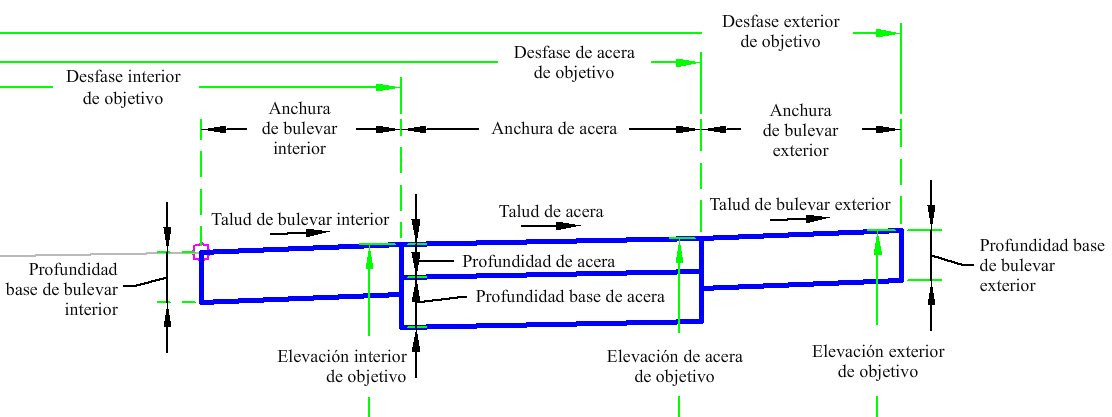

Parámetros de entrada

Nota: Todas las dimensiones se ofrecen en metros o en pies a menos que se indique lo contrario. Todos los taludes se expresan como recorrido por altura (por ejemplo, 4:1), a menos que se indiquen como un porcentaje de talud mediante el signo “%”.

Parámetro	Descripción	Tipo	Valor por defecto
Lado	Precisa el lado en el que se coloca el subensamblaje.	Izquierda/Derecha	Derecha
Anchura de bulevar interior	Anchura del bulevar de hierba interior.	Numérico, positivo	4 pies 1.2 m
Talud de bulevar exterior	Anchura del bulevar de hierba exterior.	Numérico, positivo	0.5 pies 0.15 m
Profundidad base de acera	Profundidad a la sub-base por debajo de la acera. Se debe utilizar el valor cero si no hay sub-base.	Numérico, positivo	0.5 pies 0.15 m
Profundidad base de bulevar interior	Profundidad de base del bulevar de hierba interior.	Numérico, positivo	0.5 pies 0.15 m
Profundidad de acera	Profundidad de la acera.	Numérico, positivo	0.333 pies 0.10 m
Talud de bulevar exterior	Porcentaje del talud del bulevar exterior.	Numérico	4 (%)
Talud de acera	Porcentaje de talud de la acera.	Numérico	2 ( % )
Talud de bulevar interior	Porcentaje de talud del bulevar interior.	Numérico	4 (%)
Anchura de bulevar exterior	Anchura del bulevar exterior.	Numérico, positivo	2 pies 0.6 m
Anchura de acera	Anchura de la acera.	Numérico, positivo	5 pies 1.5 m

Parámetros de objetivo

Esta sección muestra los parámetros de este subensamblaje que se pueden asignar a uno o a varios objetos de destino. Para obtener más información, consulte Para especificar objetivos de obra lineal.

Parámetro	Descripción	Estado
Anchura de bulevar interior	Se puede utilizar para modificar el valor fijo de la anchura del bulevar interior y asociar el borde interior de la acera a un desfase de alineación. Los tipos de objeto siguientes se pueden utilizar como destinos para especificar este desfase: alineaciones, polilíneas, líneas características o representaciones topográficas.	Opcional
Elevación de bulevar exterior	Se puede utilizar para modificar el talud de bulevar exterior y asociar el borde exterior del bulevar exterior a la elevación de un perfil. Los tipos de objeto siguientes se pueden utilizar como destinos para especificar la elevación: perfiles, polilíneas 3D, líneas características o representaciones topográficas.	Opcional
Anchura de bulevar exterior	Puede utilizarse para modificar la anchura de bulevar exterior fija con un desfase de alineación. Los tipos de objeto siguientes se pueden utilizar como destinos para especificar este desfase: alineaciones, polilíneas, líneas características o representaciones topográficas.	Opcional
Elevación de acera	Se puede utilizar para modificar la elevación de acera y asociar el borde exterior de la acera a la elevación de un perfil. Los tipos de objeto siguientes se pueden utilizar como destinos para especificar la elevación: perfiles, polilíneas 3D, líneas características o representaciones topográficas.	Opcional
Anchura de acera	Puede utilizarse para modificar la anchura de acera fija y asociar el borde exterior de la acera a un desfase de alineación. Los tipos de objeto siguientes se pueden utilizar como destinos para especificar este desfase: alineaciones, polilíneas, líneas características o representaciones topográficas.	Opcional
Elevación de bulevar interior	Se puede utilizar para modificar el talud de bulevar interior y asociar el borde exterior del bulevar interior a la elevación de un perfil. Los tipos de objeto siguientes se pueden utilizar como destinos para especificar la elevación: perfiles, polilíneas 3D, líneas características o representaciones topográficas.	Opcional

Asignaciones lógicas en tiempo de ejecución

Ninguno.

Parámetros de salida

Ninguno.

Comportamiento

Los vínculos de la franja de hierba interior, la acera y los bulevares de hierba exteriores se insertan hacia fuera desde el punto de enlace con el talud dado. Las franjas de hierba se pueden omitir especificando una anchura igual a cero.

De modo opcional, para definir las anchuras de distintos elementos, se pueden establecer vínculos a desfases de alineaciones. Asimismo, los taludes transversales se pueden derivar asociándose a perfiles de desfase.

Operación en modo de diseño

En modo de diseño, el subensamblaje muestra los vínculos que componen los bulevares, la acera y la base.

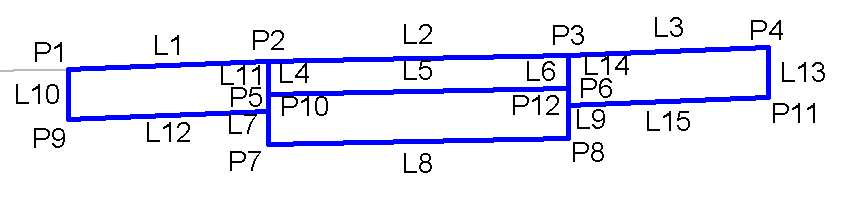

Códigos de punto, vínculo y forma

En la siguiente tabla se muestran los códigos de punto, de vínculo y de forma de este subensamblaje que tienen códigos asignados. Los códigos de punto, de vínculo y de forma de este subensamblaje que no tienen códigos asignados no se incluyen en esta tabla.

Punto, vínculo o forma	Código	Descripción
P1	Top
P2	Sidewalk_In, Top	Acera interior
P3	Sidewalk_Out, Top	Acera exterior
P4	OutsidePointCode, Top	Código de punto exterior
P5	Sidewalk_Datum, BottomConcrete	Datum de acera, parte inferior de hormigón
P6	Sidewalk, BottomConcrete	Parte inferior de hormigón
P7, P8	Sidewalk_Base	Base de acera
P9, P10	InsideBaseDepth	Profundidad base interior
P11, P12	OutsideBaseDepth	Profundidad base exterior
L1	Top
L2	Top, Sidewalk
L3	Top
L5, L6	Sidewalk, Datum
L7	Sidewalk
L8, L10, L13, L14	Base, Datum
L9	Sidewalk_Base	Base de acera
L11	InsideBaseDepth	Profundidad base interior
L12	InsideBase, Datum	Base interior
L15	OutsideBaseWidth	Anchura de base exterior
S1	Sidewalk
S2, S3	BasePlanter	Tiesto de base
S4	Base
