Ejercicio 3: relleno de los agujeros de una explanación

En este ejercicio, creará explanaciones en terraplén para rellenar las áreas abiertas del grupo de explanación.

Una explanación en terraplén no tiene criterios aplicados. Cualquier área limitada por líneas características o líneas de parcela que no sea ya una explanación, se puede convertir en una explanación en terraplén. El uso de explanaciones en terraplén para rellenar los agujeros de un grupo de explanación garantiza la correcta visualización del contorno y realización de los cálculos de volumen.

Este ejercicio es la continuación de Ejercicio 2: creación de una explanación desde una huella de edificio hasta una superficie.

Crear explanaciones en terraplén

Nota:

En este ejercicio se utiliza Grading-6.dwg con las modificaciones efectuadas en el ejercicio anterior.

1. En la barra de herramientas Herramientas de creación de explanación, en la lista Seleccione criterios de explanación, seleccione Grade To Distance.
   Nota:

   Aunque un terraplén no tiene criterios, su estilo de explanación se selecciona de un criterio existente.

2. Haga clic en Expandir la barra de herramientas.
3. En la lista Estilo, seleccione Shoulder.

   Este parámetro especifica el estilo de explanación que se aplica al terraplén.

4. Haga clic en Crear terraplén.
5. Haga clic en el área comprendida entre la huella de edificio y la línea característica de desfase (cerca del lado derecho de la rampa).

   En esa área se muestra un rombo que indica que se ha creado un terraplén. En la ventana de la izquierda, observe que la explanación en terraplén rellena toda el área entre las dos líneas características azules.

6. En la barra herramientas Herramientas de creación de explanación, en la lista Estilo, seleccione Pad.
7. Haga clic dentro de la huella del edificio para crear un terraplén con el estilo de explanación Pad.
8. Pulse Intro para terminar el comando.

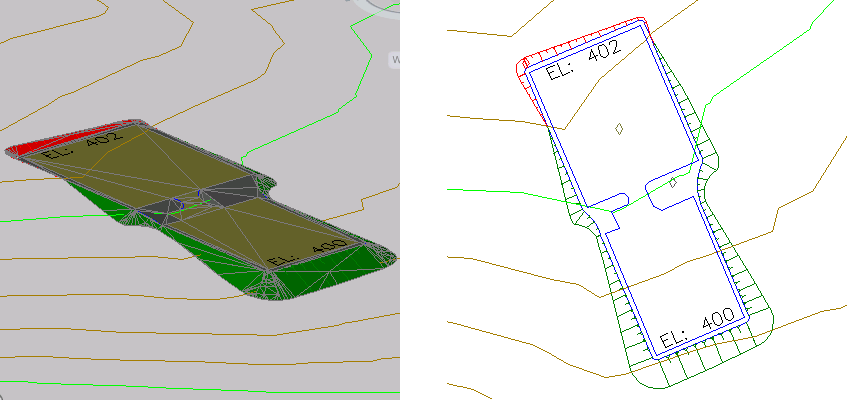

   En la ventana de la izquierda, el área gris es la explanación en terraplén que representa el arcén. El área dorada es la explanación en terraplén del solar de construcción. Las áreas verde y roja son la explanación con talud de pendiente a superficie.



Para proseguir en el siguiente aprendizaje, vaya a Uso de líneas características para modificar una explanación.
