Novedades en flujos de trabajo de obra lineal

Obtenga más información sobre las mejoras en los flujos de trabajo de obra lineal de Civil 3D.

Novedades de la versión 2022.2

Se ha mejorado la asignación de objetivos de obras lineales:
- Se ha añadido la opción Definir todo para definir todos los objetivos de superficie a la vez.
- Se ha cambiado la interfaz de usuario de los objetivos de superficie para permitir la selección de una superficie mediante una lista desplegable en lugar de un botón de opción.
- Se ha añadido la capacidad de asignar dinámicamente una capa (de modo que la obra lineal se actualiza si se añaden nuevos objetos a una capa de destino). Si se selecciona una capa completa como destino, los nuevos objetos se pueden añadir posteriormente a esa capa y se añadirán dinámicamente como destinos.
  Para actualizar la obra lineal después de que los objetos de la capa hayan cambiado o se hayan añadido, se debe utilizar uno de los siguientes flujos de trabajo:
  - Debe tener abierto el cuadro de diálogo Asignación de objetivo de la obra lineal cuando se haya modificado la capa, o bien debe volver a abrir el cuadro de diálogo después de que la capa haya cambiado.
  - También puede ejecutar el comando ForceUpdateCorridor o el comando ForceUpdateAllCorriors para forzar una regeneración de la obra lineal para aplicar los cambios.
  - Si otros aspectos de la obra lineal están obsoletos, lo que provoca la visualización del distintivo obsoleto en el nombre de obra lineal en el árbol del prospector, el comando Regenerar también aplicará los cambios de la capa dinámica.
    Nota: El comando Regenerar no siempre funciona según lo previsto, aunque una obra lineal esté obsoleta y aparezca el distintivo de obsoleto. El comando Regenerar funciona solamente cuando la obra lineal queda obsoleta debido a los cambios en la misma región o en la misma línea base.
  Para obtener más información, consulte Cuadro de diálogo Asignación de objetivo.
- Se ha mejorado la eficiencia de utilizar filtros en el cuadro de diálogo Asignación de objetivo.
  - Se ha añadido compatibilidad con el uso de un asterisco al buscar palabras clave en los filtros.
  - Se ha añadido una opción en el filtro denominada "Seleccionar todos los resultados de búsqueda" para seleccionar automáticamente el resultado de la búsqueda de palabras clave en los filtros.
  - Se ha añadido una opción en el filtro denominada "Añadir selección actual a filtro" para asegurarse de que la selección existente no se anula al utilizar la búsqueda de palabras clave.
- Se ha mejorado la información de herramientas que se muestra cuando hay varios objetivos para que muestre diez objetivos que se han definido. Si se han seleccionado todos los objetos de la capa, la capa se mostrará como un único objeto en la información de herramientas y la información de herramientas no mostrará los objetos de la capa uno por uno.
Las obras lineales con líneas características como líneas base ahora respetan las ubicaciones de las regiones de bloqueo de geometría si se edita la geometría 0+0 (ascendente), lo que cambia el etiquetado en formato P.K. Para obtener más información sobre el bloqueo de geometría, consulte la ficha Parámetros (cuadro de diálogo Propiedades de obra lineal).
El tipo de contorno de obra lineal denominado Extensión de obra lineal como contorno exterior se ha actualizado para respetar los huecos entre regiones de obra lineal. En la ilustración a continuación se muestra el contorno alrededor de tres regiones que tienen separaciones entre ellas.

Para obtener más información sobre este tipo de contorno, consulte la ficha Contornos (cuadro de diálogo Propiedades de obra lineal).

Novedades de la versión 2022.1

Ahora puede aplicar una plantilla de obra lineal a obras lineales nuevas o existentes. Una plantilla de obra lineal es un archivo DWT o DWG que contiene una o varias obras lineales cuyas propiedades desea aplicar a otras obras lineales nuevas o existentes.
Puede seleccionar la obra lineal que desea utilizar en la plantilla y seleccionar las superficies de obra lineal, los contornos y las líneas de talud que se van a aplicar.
- Al crear una obra lineal nueva, puede especificar una plantilla para aplicarla en el cuadro de diálogo Crear obra lineal.
- Para aplicar una plantilla a una obra lineal existente, puede utilizar un nuevo comando denominado Aplicar plantilla de obra lineal. Para obtener más información, consulte Para aplicar una plantilla de obra lineal a una obra lineal.
Se ha mejorado la asignación de objetivos de obras lineales:

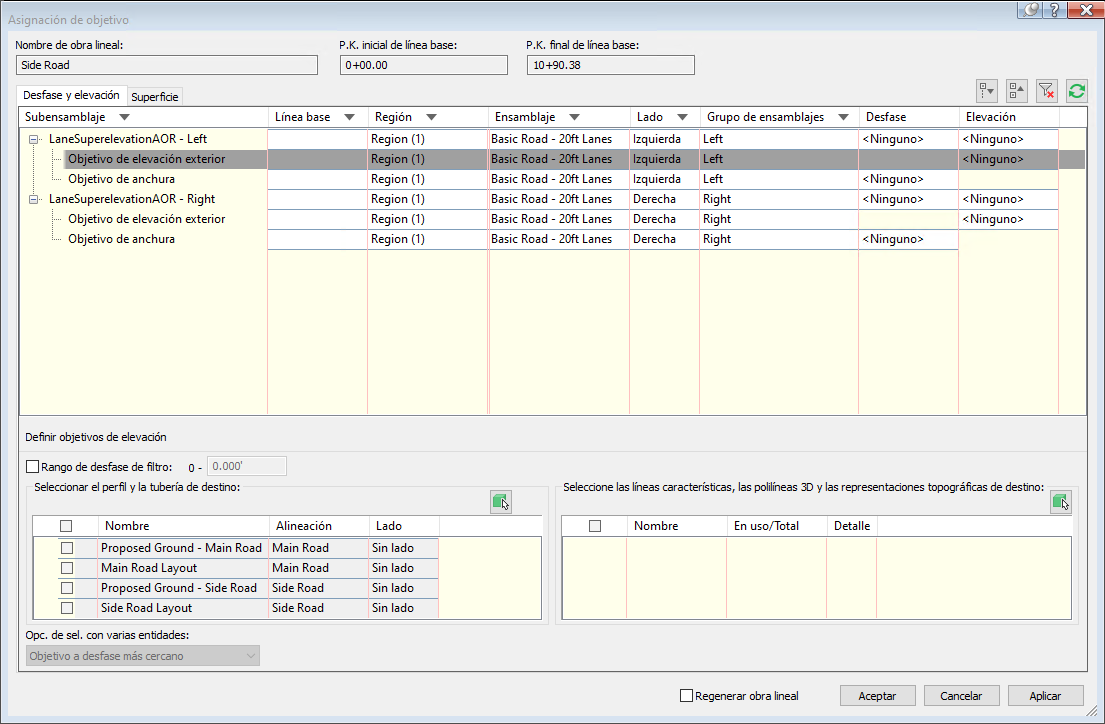

- El cuadro de diálogo Asignación de objetivo de obra lineal actualizado se ha mejorado para que, al hacer clic en una celda que requiere un objetivo, la parte inferior del cuadro de diálogo muestre los controles necesarios para especificar los objetivos.
- El cuadro de diálogo Asignación de objetivo de obra lineal actualizado no es modal, por lo que puede mantenerlo abierto mientras realiza otras tareas. Puede bloquear el cuadro de diálogo para que permanezca expandido o puede desbloquearlo para que solo se muestre el título al mover el cursor fuera del cuadro de diálogo.
- Los objetos se resaltan en el dibujo al definir los objetivos de obra lineal.
  - El resaltado se ha diseñado para utilizarlo con el cuadro de diálogo no modal a fin de identificar lo que se define como objetivos para la obra lineal.
  - Al seleccionar una fila de subensamblaje en el cuadro de diálogo Asignación de objetivo, el subensamblaje se resaltará en azul en su ensamblaje de nivel superior en el dibujo y en una obra lineal que lo esté utilizando.
  - Al seleccionar una fila de subensamblaje en el cuadro de diálogo Asignación de objetivo, los objetos que se han añadido como objetivos aparecen resaltados en amarillo.
  - Los objetos que están disponibles para objetivos se resaltan en celeste al seleccionarlos en el control de lista.
- Se ha añadido compatibilidad para filtrar los subensamblajes en el cuadro de diálogo Asignación de objetivo. Haga clic en un encabezado de columna para visualizar un cuadro de búsqueda y las casillas de verificación que se pueden utilizar para especificar los criterios de filtro.
- Se ha añadido compatibilidad con la especificación de un intervalo para visualizar los objetos disponibles para la asignación de objetivos.
- Puede utilizar los comandos del menú contextual para copiar objetivos de un subensamblaje y pegarlos en un subensamblaje o más, así como para aplicar zoom y encuadre a los subensamblajes.
- También se puede copiar un objetivo de un parámetro de desfase y pegarlo en uno o varios parámetros de elevación, así como copiar un objetivo de un parámetro de elevación y pegarlo en uno o varios parámetros de desfase.
- Ahora puede personalizar la visualización de las columnas ocultándolas y mostrándolas.
Se ha mejorado la coincidencia de parámetros de obra lineal:
- Ahora puede hacer coincidir parámetros entre distintas obras lineales. Anteriormente, el comando Igualar parámetros solo podía coincidir con los parámetros de las regiones de la misma obra lineal.
- Ahora puede ejecutar el comando Igualar parámetros desde los menús contextuales del dibujo y desde el árbol de Prospector.
- Ahora puede seleccionar la región de destino en una lista.
- Ahora puede elegir el tipo de objetivos que desea igualar. Ahora hay disponibles selecciones para objetivos de superficie, objetivos de anchura o desfase, y objetivos de talud o elevación. Anteriormente, no se podía seleccionar el tipo de objetivo.
Para obtener más información, consulte Para igualar parámetros de región de obra lineal.
Se ha mejorado la regeneración de obras lineales:
- El comando RebuildAll de obras lineales se ha mejorado para regenerar obras lineales en orden según sus relaciones de dependencia.
- El icono de obsoleto se muestra ahora en la colección superior de Prospector, de modo que puede ver claramente que una obra lineal debe regenerarse sin necesidad de expandir la colección Obras lineales.
- Se han reducido las notificaciones inesperadas de obsolescencia provocadas por los cambios en la línea base horizontal y las superficies de obra lineal.
- Se ha reducido la regeneración inesperada de la obra lineal, por ejemplo, al cambiar el objeto de objetivo en el cuadro de diálogo Propiedades de obra lineal y al hacer clic en el botón Aceptar del cuadro de diálogo Propiedades de obra lineal o Propiedades de alineación sin realizar ningún cambio.
- Las superficies de obra lineal ya no se regeneran si no se modifica la definición de la superficie de obra lineal.
En Subassembly Composer, se ha añadido la capacidad de reorganizar (arrastrando y soltando) el orden de los parámetros de entrada/salida y de los parámetros de objetivo del subensamblaje. Haga clic en el nombre del parámetro y arrástrelo hacia arriba o hacia abajo. Para obtener más información, consulte Ficha Input/Output Parameters y Ficha Target Parameters.
