Obtenga más información sobre las mejoras realizadas a las redes de tuberías en carga.
Novedades de la versión 2022.2
Civil 3D 2022.2 añade mejoras solicitadas por los clientes para redes de tuberías en carga.
- Se han realizado las siguientes mejoras en el proceso de edición de redes de tuberías en carga en visualización del perfil:

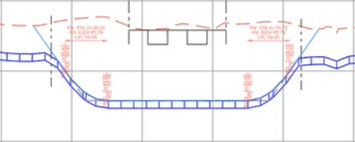

- Si el estilo de desfase de un perfil de tramo de tubería se establece en Longitud de corte, el número de VAV de un perfil de tramo de tubería se reduce para que se coloquen justo en las longitudes de corte y los pliegues.
- Se ha añadido la capacidad de partir una tubería de presión en un punto VAV en visualización del perfil al editar el tramo de tubería si el estilo de desfase de un perfil de tramo de tubería se establece en Longitud de corte.

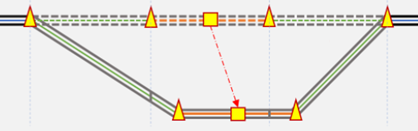

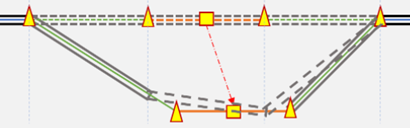

Comportamiento de edición de pinzamientos anterior en visualización del perfil Nuevo comportamiento de edición mediante pinzamientos en visualización del perfil
Si arrastra el pinzamiento, las tuberías se dibujarán donde se encuentren las líneas discontinuas.
Si arrastra el pinzamiento, las tuberías se dibujarán como se muestra arriba.
- Se ha añadido la capacidad de definir la longitud de corte para tuberías de presión que no tienen una longitud de corte por defecto. Para obtener más información, consulte el cuadro de diálogo Editar configuración de función - Red de presión.
- Se ha añadido la capacidad de seguir diferentes perfiles en un tramo de tubería. Esta función está disponible en la ficha Modificaciones del cuadro de diálogo Configuración de perfil de tramo de tubería de la columna Perfil de referencia y reemplaza la columna Dinámico. Puede utilizar este elemento para crear un intervalo de P.K. que siga un perfil compuesto. Para obtener más información, consulte el cuadro de diálogo Configuración de perfil de tramo de tubería.

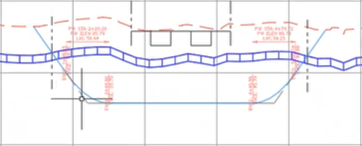

Antes de seguir el perfil de referencia Después de seguir el perfil de referencia en el rango de modificación
- Se ha añadido "Buscar por palabra clave" en la lista desplegable de piezas de presión para indicar que la lista se puede buscar.
- Se ha añadido la capacidad de mostrar la información del conjunto de propiedades que se ha añadido a una red de tuberías en carga o de gravedad en vista en planta en una etiqueta de visualización del perfil.
- Se ha actualizado el texto de la advertencia sobre la geometría no admitida en tramos de tubería.
- Se ha añadido el comando Volver a vincular tramo de tubería para volver a vincular las piezas de red de tuberías en carga a su alineación de tramo de tubería subyacente si se desenlazan de sus alineaciones subyacentes al editarlas. Si desea obtener más información, consulte Para volver a vincular redes de tuberías en carga a sus rutas.
- Se ha añadido una opción de la cinta de opciones para acceder al comando Regenerar sólidos de presión para regenerar los sólidos 3D que faltan para accesorios y elementos hidromecánicos. Puede utilizar este comando si parece que faltan piezas de tubería en la vista en planta o la visualización del perfil. Si desea obtener más información, consulte Para regenerar sólidos de red de tuberías en carga.
- Las ubicaciones de modificación de perfil de tramo de tubería ahora están bloqueadas en la geometría de modo que, si cambia el etiquetado en formato P.K. ascendente (0+0), las modificaciones permanecerán en la geometría aplicable y el etiquetado en formato P.K. se actualizará para las modificaciones.
Novedades de la versión 2022.1

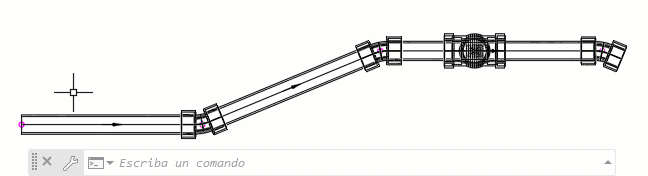

- Mejoras en los accesorios
- Añada piezas de un solo puerto como tapones al final de un tramo de tubería.
- Añada reductores y codos al final de un tramo de tubería y continúe el diseño del tramo de tubería con el tamaño de tubería correcto.
- Añada varios accesorios de puerto (como, por ejemplo, conexiones en Y, tubos en T y cruces) al final del tramo de tubería y continúe el diseño del tramo de tubería con el tamaño de tubería correcto.
- Gire, voltee y deslice accesorios cuando sea necesario.
- Añada un codo de tamaño correcto en un punto PI de red de tuberías en carga.
Para obtener más información sobre la colocación y modificación de accesorios, consulte Para añadir un accesorio a una red de tuberías en carga.
- Mejoras de elementos hidromecánicos
- Añada elementos hidromecánicos al final de un tramo de tubería y continúe el diseño del tramo de tubería con el tamaño de tubería correcto.
- Voltee y deslice elementos hidromecánicos cuando sea necesario.
Para obtener más información sobre la colocación y modificación de elementos hidromecánicos, consulte Para añadir un elemento hidromecánico a una red de tuberías en carga.
- Mejoras de tramo de tubería
- Suprima las tuberías al final de un tramo de tubería mientras mantiene intacto el tramo de tubería. También se eliminarán los accesorios y elementos hidromecánicos asociados a la tubería suprimida que no estén conectados al tramo de tubería.

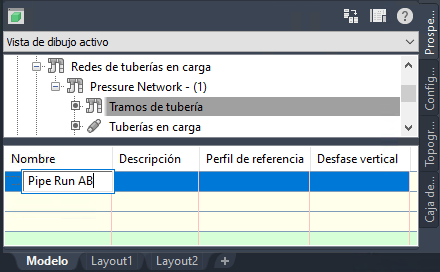

- Ahora puede cambiar el nombre de los tramos de tubería en la lista de tramos de tubería de la ficha Prospector.
- Suprima las tuberías al final de un tramo de tubería mientras mantiene intacto el tramo de tubería. También se eliminarán los accesorios y elementos hidromecánicos asociados a la tubería suprimida que no estén conectados al tramo de tubería.
- Ahora puede ver el GUID del catálogo desde la lista de piezas de la red de tuberías en carga.
Novedades de la versión 2022
- El color y el diámetro de la brújula ahora se pueden especificar mediante las opciones de la cinta de opciones al componer una red de tuberías en carga basada en ruta.
- La ficha de la cinta de opciones Composición de perfil se ha actualizado para las redes de tuberías en carga basadas en ruta, de modo que sea más consistente con la cinta de opciones de composición en planta.
- Las etiquetas extendidas de redes de tuberías en carga ahora se pueden crear en vistas en planta y visualizaciones del perfil.
- Los VAV ahora se pueden eliminar de los intervalos de P.K. modificados de la red de tuberías en carga en visualización del perfil que se han definido con estado estático (no dinámico). Cuando se selecciona, la casilla de verificación Limpiar VAV del cuadro de diálogo Configuración de perfil de tramo de tubería elimina los VAV de los intervalos de P.K. modificados. Puede utilizar el botón Aplicar para obtener una vista preliminar de los cambios en el dibujo.
- Se ha añadido un comando denominado RegenPressureSolid para regenerar sólidos 3D para piezas de redes de tuberías en carga.
