Novedades en flujos de trabajo de vías

Obtenga más información sobre las mejoras en los flujos de trabajo de vías.

Novedades de la versión 2022.2

• Catálogo de EE. UU.: se ha facilitado un catálogo de traviesas básico de EE. UU.

  Las abreviaturas utilizadas para los puntos críticos en el catálogo de EE. UU. son las siguientes:

  • Unión de la barra de soporte: SRJ
  • Vértice: PITO
  • Tacón de rana en principal: HF_Main
  • Tacón de rana en desviado: HF_Diverted
  • Punto de cambio: PS
  • Tacón de interruptor: HS
  • Tacón de álabe: HB
  • Punto de rana: ½" PF
  • Último tirante largo en principal: LLT_Main
  • Último tirante largo en desviación: LLT_Diverted
  • Final de desvío en principal: ETO_Main
  • Final de desvío activado: ETO_Diverted
• Secuencia de conversión de catálogo de EE. UU.: se ha facilitado un conjunto de secuencias para la conversión de catálogos de EE. UU. Se admite la conversión de un archivo de Microsoft Excel de traviesas de EE. UU. a un catálogo de EE. UU. Para obtener más información, consulte Para convertir datos en un catálogo de traviesas.
• Reemplazo de catálogo de traviesas: para mejorar el flujo de trabajo de administración de catálogos, un catálogo existente se puede reemplazar por otro catálogo con el mismo nombre de catálogo y la misma unidad (tal como existen en el archivo JSON).
  Nota: Los nombres de archivo de catálogo pueden ser diferentes, pero el "nombre" del archivo JSON debe ser el mismo.

  Se admiten las siguientes modificaciones del catálogo:

  • Adición y eliminación de modelos
  • Modificación de los parámetros del modelo
  • Modificación de los valores de los parámetros del modelo

  Para obtener más información, consulte Para reemplazar un catálogo de traviesas de vía.

• Etiqueta de información de peralte de ferrocarriles: hay disponible un nuevo tipo de etiqueta, Información de peralte de ferrocarriles. Puede añadir información de alineación, peralte de ferrocarriles y perfil en estas etiquetas, que se pueden colocar en cualquier P.K. de una alineación.

  Los estilos de etiqueta de información de peralte de ferrocarriles están disponibles en la colección Estilos de etiqueta de alineación:



  Para obtener más información, consulte Para etiquetar información de peralte de ferrocarriles para una alineación de ferrocarriles.

  La información de peralte de ferrocarriles y talud (perfil) también se puede añadir a los estilos de etiqueta de desfase de P.K. de alineación.

• Inserción de símbolos de bloque de traviesa: los símbolos de traviesa ahora se pueden insertar perpendiculares a las alineaciones padre mediante la selección de Objeto como referencia de orientación al configurar el estilo de etiqueta en el cuadro de diálogo Creador de estilo de etiqueta.

Novedades de la versión 2022.1

• Utilice nuevos comandos para crear y editar traviesas de vía.

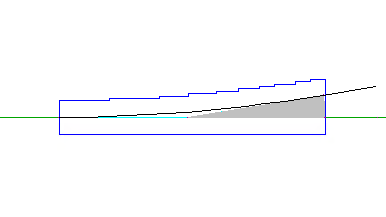

  • Cree traviesas (simples, equiláteras, de cruce, de cruce combinado y tridireccionales) en una alineación de ferrocarriles. Las traviesas incluyen traviesas, triángulos teóricos y contornos.


    Seleccione un lado, una orientación y un punto de inserción al crear una traviesa. Para obtener más información, consulte Para crear una traviesa.

  • Cree alineaciones de desviación y fusiónelas con alineaciones existentes.


    Para obtener más información, consulte Ficha Alineación de desviación (cuadro de diálogo Crear desvío) y Para conectar manualmente un traviesa de vía a su perfil o alineación fusionados.

  • Cree perfiles para alineaciones de desviación y fusiónelos con los perfiles correspondientes. Para obtener más información, consulte Ficha Perfil (cuadro de diálogo Crear desvío) y Para conectar manualmente un traviesa de vía a su perfil o alineación fusionados.
  • Edite los modelos y parámetros de traviesa en la paleta Propiedades. Para obtener más información, consulte Para modificar traviesas.
  • Ajuste la ubicación y la orientación de las traviesas mediante pinzamientos. Para obtener más información, consulte Para editar mediante pinzamientos traviesas de vía.
  • Actualice automáticamente las traviesas cuando se actualicen las alineaciones y los perfiles pertinentes.
  • Cree etiquetas de traviesa de vía, incluidos el nombre de punto crítico y la cota de perfil. Para obtener más información, consulte Para editar etiquetas de traviesa de vía.
  • Cargue varios catálogos de traviesas y guárdelos en el dibujo. La herramienta se suministra con contenido de traviesas genéricas y SNCF. Para obtener más información, consulte Para cargar y descargar catálogos de traviesas.
• Utilice un nuevo comando para crear cruces.
  • Cree cruces entre dos alineaciones de ferrocarriles. Para obtener más información, consulte Para crear un cruce de vía.

  • Cree cruces a partir de una traviesa existente.
  • Seleccione el tipo de conexión al crear un cruce.

    Para obtener más información, consulte Ficha Contenido (cuadro de diálogo Crear cruce).

  • Ajuste la ubicación de los cruces mediante pinzamientos. Para obtener más información, consulte Para editar mediante pinzamientos traviesas de vía.
