La figura de sondeo de Medir saliente/mandrinado sondea fuera (saliente) o dentro (mandrinado) desde una, dos o cuatro direcciones. Se recomienda que la figura se sitúe en el nivel de la parte superior de la figura de saliente o mandrinado. La Altura de despeje se sitúa por encima de esta posición y la Altura de medición por debajo, de forma que el movimiento total a lo largo de la Dirección de la sonda es (Altura de despeje + Altura de medición).
|
1 punto del saliente: |
2 puntos del saliente: |
4 puntos del saliente: |
|
|
|
|
|
1 punto del mandrinado: |
2 puntos del mandrinado: |
4 puntos del mandrinado: |
|
|
|
|
|
1 punto del mandrinado obstruido: |
2 puntos del mandrinado obstruido: |
4 puntos del mandrinado obstruido: |
|
|
|
|

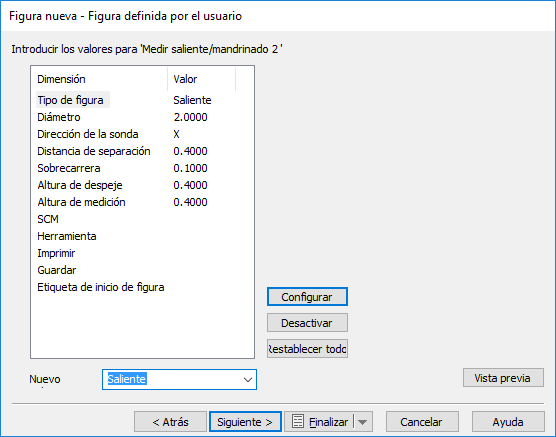

Para editar los valores de esta página:
- Seleccione el nombre del atributo en la columna de Dimensión.
- Introduzca, escoja o seleccione un valor para el Nuevo valor.
- Haga clic en el botón de Configurar para guardar los valores nuevos.
Tipo de figura — Seleccione Saliente, Mandrinado o Mandrinado obstruido.
Diámetro — Introduzca o seleccione el diámetro de la figura.
Dirección de la sonda — Seleccione la dirección de la sonda en el menú de Nuevo valor entre -X, +X, -Y, +Y, X, Y o XY.
Distancia de separación — Introduzca o seleccione la distancia desde el inicio del movimiento de la sonda hasta el punto de la sonda nominal.
Sobrecarrera — Introduzca o seleccione la distancia desde el punto nominal de la sonda hasta el final del movimiento de la sonda.
Altura de despeje — Introduzca o seleccione la longitud del movimiento de despeje.
Altura de medición — Introduzca o seleccione la distancia que la sonda desciende por debajo de la posición de la figura antes del palpado.
Configure las opciones de actualización de XBUILD:
- SCM — Introduzca el Sistema de Coordenadas de Máquina que desea actualizar.
- Herramienta — Introduzca el número de herramienta de la herramienta que desea actualizar.
- Guardar — Especifique si guardar o no los resultados.
- Imprimir — Especifique si imprimir o no los resultados.
Actualizar parámetro — Introduzca un valor para que se pase a XBUILD.
Configurar — Haga clic en el botón de Configurar para guardar el Nuevo valor del atributo seleccionado.
Desactivar — Haga clic en este botón para restaurar el valor por defecto del atributo seleccionado.
