Diferencias de pretaladrado
Hay diferencias en la manera en la que se realiza la operación de pretaladrado en las trayectorias NT y en las tradicionales.
- Es posible utilizar una operación de pretaladrado en la trayectoria de ZigZag NT. Esto no es posible en la trayectoria de Zigzag tradicional.
- En las trayectorias NT los movimientos en rampa de zigzag se desactivan automáticamente en las operaciones de Pretaladrado. Esta acción no se admite para la trayectoria Espiral original, por lo que se debe configurar la opción Ángulo de rampa máximo en 0 para desactivar la generación de rampas en zigzag al utilizar una operación de Pretaladrado.
- Las operaciones de Pretaladrado de las trayectorias NT incluyen la parte superior de las isletas de varias alturas (tampoco era posible en las trayectorias originales).
- Las trayectorias tradicionales de Espiral son compatibles con la definición manual de puntos de carga en las posiciones de pretaladrado mediante el atributo de Punto(s) de carga. Las trayectorias NT son únicamente compatibles con la definición de posiciones automática.
Diferencias de paso lateral
Existen algunas diferencias en los atributos disponibles para las trayectorias NT en la pestaña de Paso lateral del cuadro de diálogo de Propiedades de figura:
Hay dos opciones de Tipo de rampa en las trayectorias NT:
- Suave — Se parece a la opción de trayectoria tradicional de tipo S.
- Directo — Se parece a la opción de trayectoria tradicional de Línea.
Es posible definir opciones de Entrada y Salida independientes en las trayectorias NT:
Las trayectorias NT cuentan con una opción de Aprox. desde fuera. La opción incorpora automáticamente una entrada pequeña cuando la herramienta termina movimientos de carga. Si se selecciona esta opción, las de entrada se desactivan. Deselecciónela para definir manualmente las entradas como extensiones de línea, de arco y/o de trayectoria.
Figuras de cajera:
En las figuras de cajera, la trayectoria mecaniza siguiendo los desfases, no en línea recta. Hay menos movimientos de carga que con las trayectorias tradicionales.
Ejemplo de trayectoria tradicional:

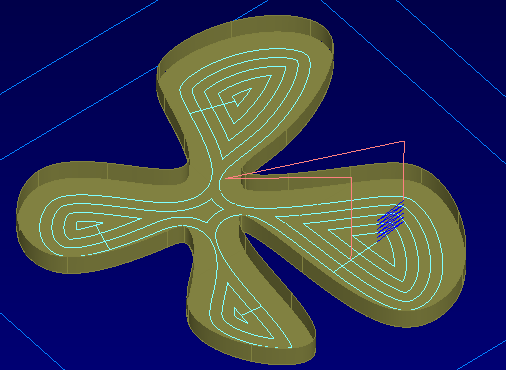

Ejemplo de trayectoria NT:
Figuras de saliente:
Las trayectorias de las figuras de saliente tienen muchos menos movimientos de carga y de retracción en el borde del bloque.
Ejemplo de trayectoria tradicional:

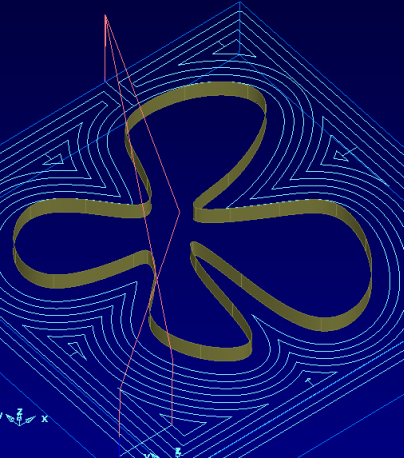

Ejemplo de trayectoria NT:
Otras diferencias
En la pestaña de Fresado, las trayectorias NT cuentan con el atributo de Dist. rápida paso lateral, que marca los tiempos de retracción y de carga en los pasos de saliente. Se trata de una distancia absoluta que sustituye al atributo % Mín. distancia rápida de las trayectorias tradicionales.
Puede utilizar el cuadro de diálogo de Opciones de salida para configurar el procesamiento de puntos de trayectoria en el programa CN. En las figuras de 2,5D, este cuadro de diálogo únicamente está disponible en las trayectorias NT.
Las opciones de Minimizar retracción de herramienta funcionan mejor con las trayectorias NT que con las tradicionales.
