Utilice esta sección de la pestaña de 4 ejes o de 5 ejes para configurar el tipo de inclinación que FeatureCAM otorga a la herramienta automáticamente y evitar colisiones entre la caña y el portaherramientas del conjunto de herramienta y del modelo.
Sin inclinación — La configuración predeterminada. Indica que no se verifican las colisiones del portaherramientas y la caña.
Inclinación lateral — Cuando se detectan colisiones, el eje de herramienta se mueve en la Dirección de inclinación lateral para evitar la colisión.
Inclinación frontal — Cuando se detectan colisiones, el eje de herramienta se mueve en la Dirección de inclinación frontal para evitar la colisión.
Frontal después lateral — Cuando se detectan colisiones, la herramienta se mueve desde la posición original del eje en la Dirección de inclinación frontal para evitar la colisión. Si la colisión no puede evitarse moviendo la herramienta en la dirección de Inclinación frontal, la herramienta se mueve en la dirección de Inclinación lateral hasta evitar la colisión.
Lateral después frontal — Cuando se detectan colisiones, la herramienta se mueve desde la posición original del eje en la Dirección de inclinación lateral para evitar la colisión. Si la colisión no puede evitarse moviendo la herramienta en la dirección de Inclinación lateral, la herramienta se mueve en la dirección de Inclinación frontal hasta evitar la colisión.
Hacia punto — Cuando se detectan colisiones, la herramienta se alinea con el punto especificado para pasar a tener un eje de herramienta hacia punto hasta que se evita la colisión.
Desde punto — Cuando se detectan colisiones, la herramienta se alinea en la dirección contraria del punto especificado para pasar a tener un eje de herramienta desde punto hasta que se evita la colisión.
Hacia la normal de la superficie — Cuando se detectan colisiones, el eje de herramienta se mueve en la dirección de la Normal de la superficie para evitar la colisión.

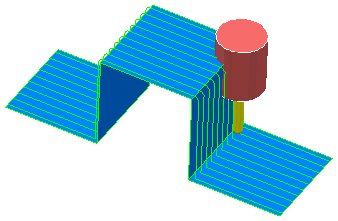

Este sencillo ejemplo utiliza una trayectoria paralela a X en un escalón para ilustrar el uso de evitar colisiones. Cuando crea una trayectoria paralela simple, la caña colisiona al subir o bajar el escalón:
Una manera de evitarlo es aumentar la longitud de la herramienta. Otra es cambiar la estrategia de la trayectoria. La tercera alternativa es utilizar Evitar colisiones. En este caso, el Eje de herramienta inicial es Vertical. En la opción de Inclinar eje para evitar colisión, seleccione Inclinación frontal.

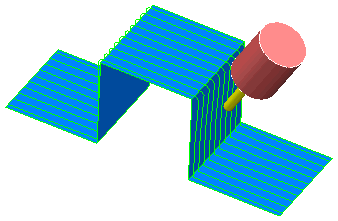

Cree una trayectoria paralela nueva. Es posible ver cómo la trayectoria se inclina en las partes con pendiente para evitar la colisión del portaherramientas:
No obstante, la trayectoria continúa siendo de 3 ejes en las partes planas en las que el portaherramientas no colisiona:
En resumen, la herramienta mantiene la Definición de eje de herramienta original en la medida de lo posible. Cuando no es así, el eje de herramienta modifica la dirección configurada en el campo de Inclinación del eje de herramienta hasta que el ensamblaje de la herramienta deja de colisionar.
Frontal después lateral

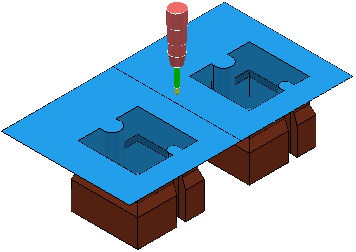

En el siguiente ejemplo es posible mecanizar el modelo utilizando un mecanizado de 5 ejes simultáneos:
Inclinar eje con Inclinación lateral no crea una trayectoria de herramienta en las esquinas
:
Una dirección Fija e Inclinar eje de Desde curva crea una trayectoria de herramienta incompleta.
|
|
|
- la curva utilizada para crear la trayectoria.
- una trayectoria incompleta.
La única forma de resolver esto es crear una curva en cada cajera y una trayectoria para cada cajera.
Inclinar eje con una inclinación Frontal después lateral crea el resultado deseado con una trayectoria y no es necesario crear geometría adicional.
