Las herramientas de Fresa se utilizan para representar fresas planas, esféricas, tóricas y cónicas.
Nombre — Introduzca un nombre que identifique a la herramienta. El nombre tiene que ser único en el almacén de herramientas.
Medida — Indica las unidades utilizadas para representar las dimensiones de la herramienta. Seleccione Pulgadas para las pulgadas o desactive para seleccionar milímetros.
Diámetro — Consulte la imagen.
Longitud total — Consulte la imagen.
Longitud expuesta — La parte de la herramienta que sobresale del portaherramientas en la simulación.
Longitud de corte — Consulte la imagen.
Filos — Especifique el número de filos que tiene la herramienta.
Diámetro de caña — Consulte la imagen.
Radio final — Consulte la imagen.
Usar curva para describir la forma de la herramienta — Active esta opción para crear herramientas de forma. Seleccione una curva en la lista de Curva para configurar el perfil de la herramienta.
Conicidad — Consulte la imagen.
Tipo de corte — Si su herramienta es una herramienta de corte centrada, active la casilla de verificación Centro.
Ángulo de filo — Seleccione el tipo de ángulo de filo.
Tipo de final — Indique si la herramienta tiene un tipo de final sencillo o doble.
Material — Indica de qué está hecha la herramienta. Esta información es relevante a la hora de calcular los avances y las velocidades.
Acabado — Seleccione el acabado de la herramienta.
Mano — Seleccione si la herramienta es a la Derecha o a la Izquierda.
|
|
|

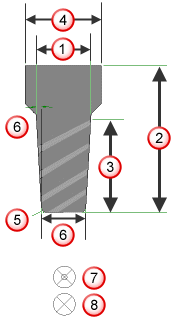

Diámetro
Longitud total
Longitud de corte
Diámetro de caña
Radio final
Diámetro en fondo
Tipo de corte: No centrado
Tipo de corte: Centro
En las herramientas esféricas, cuando se introduce el diámetro y se selecciona Esférica, se calcula el radio.
En las herramientas planas y cónicas hay tres maneras de definir el ángulo de conicidad, la longitud de corte y el diámetro:
- Introduzca el Ángulo conicidad, el Diámetro (es el diámetro de la herramienta en la parte superior del cono) y la Longitud de corte.
- Introduzca el Ángulo de conicidad, seleccione el Diámetro en fondo, introduzca el Diámetro inferior e introduzca la Longitud de corte.
- Introduzca el Ángulo de conicidad, seleccione Diámetro en fondo, introduzca el Diámetro (es el diámetro en la parte inferior del cono) y haga clic en el botón de Calcular desde la caña para calcular la Longitud de corte.
