Haga clic en la vista previa de la herramienta para encuadrarla y hacer zoom. La orientación de la vista previa la determina la configuración de la página Opciones > Vista > Máquina. Haga clic con el botón derecho en la imagen para abrir el menú contextual.

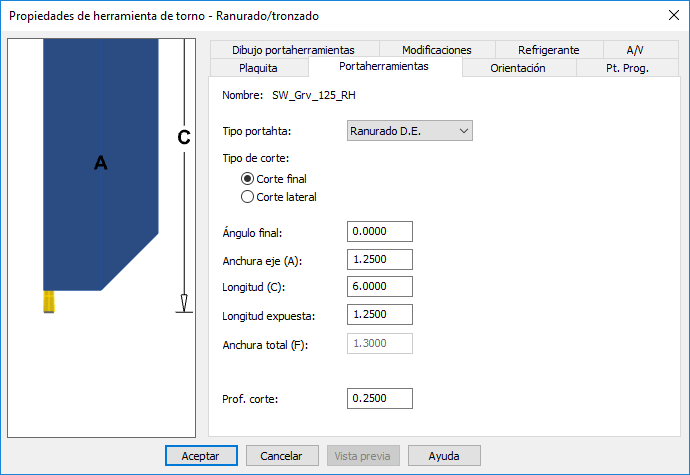

La pestaña de Portaherramientas de las herramientas de Ranurado/Tronzado consta de los siguientes atributos:
Nombre — Especifica el nombre de la herramienta actual.
Tipo portaherramientas — Para ranurado, los tipos de portaherramientas posibles son:
- Ranurado D.E. — Seleccione esta opción para herramientas de ranurado de diámetro exterior.
- Ranurado D.I. — Seleccione esta opción para herramientas de ranurado de diámetro interior.
- Ranurado de cara — Seleccione esta opción para herramientas de ranurado de cara.
- Corte — Seleccione esta opción para herramientas de tronzado.
Corte final — La herramienta corta en paralelo a la longitud del portaherramientas.
Corte lateral — La herramienta corta perpendicular a la longitud del portaherramientas.
|
|
|

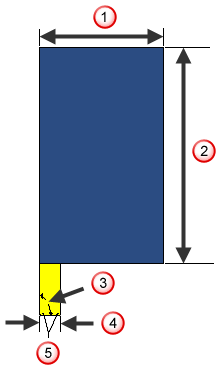

Ángulo final
Distancia de seguridad final
Ángulo lateral
Distancia de seguridad lateral
|
|
|
Radio de punta
Profundidad de corte — La profundidad máxima del corte.
Longitud expuesta — La parte de la herramienta que sobresale del portaherramientas en la simulación.
