El mecanizado Vortex es una estrategia de desbaste que elimina rápidamente el material de una pieza de 3D controlando la carga de herramienta. La estrategia Vortex es la más indicada para las herramientas de carburo sólido y se combina frecuentemente con pasadas intermedias.
Es una trayectoria de herramienta de estilo de desfase y tiene estas características principales:
- El ángulo de inserción nunca excede, más del 15%, al producido por un corte en línea recta con un paso lateral dado. De esta forma se elimina la carga excesiva de la herramienta y los cortes con toda la herramienta. Hace posible el aumento de las velocidades de avance. Para otras trayectorias de desbaste, los valores de corte se basan en los parámetros de corte de ranuras de los fabricantes de herramientas, que aseguran que pueda mantenerse una inserción de herramienta completa. Cuando la herramienta se aproxima al ángulo de inserción máximo de mecanizado óptimo, la trayectoria pasa a ser trocoidal para evitar la sobrecarga de la herramienta.
- La máquina herramienta casi siempre funciona a la velocidad de avance especificada. En otras trayectorias de desbaste, la máquina herramienta desacelera automáticamente a medida que se aproxima a una esquina y el ángulo de inserción aumenta. Vortex modifica la trayectoria de forma que el ángulo de inserción de la herramienta nunca se excede y la máquina herramienta alcanza la velocidad de avance especificada. El único momento que la máquina herramienta no funciona a la velocidad de avance especificada es cuando la geometría del modelo (una ranura o esquina) es menor que el radio más pequeño con el que la máquina puede ejecutarse a máxima velocidad.
- El mecanizado Vortex está diseñado para las herramientas de carburo sólido porque corta con el lado de la herramienta, aunque se podrían usar otras herramientas.
- Gracias a que FeatureCAM controla la inserción de la herramienta, es posible aumentar la profundidad de corte, que minimiza el tiempo de mecanizado.
- El mecanizado Vortex suele combinarse con Pasadas intermedias para minimizar los escalones con un aumento de la velocidad de eliminación.
- La seguridad de las trayectorias Vortex se verifica automáticamente. FeatureCAM comprueba:
- los movimientos de carga dentro del bloque.
- la inserción de herramienta excesiva.
- la profundidad de corte excesiva.
- los movimientos de arco pequeños.
Para maximizar los beneficios del mecanizado Vortex:
- Configure los parámetros Vortex para adaptarlos a cada máquina herramienta.
- Utilice Pasadas intermedias para minimizar los escalones provocados por el aumento de la profundidad de corte.
Con las configuraciones óptimas, el mecanizado Vortex reduce enormemente los tiempos de mecanizado.
Creación de trayectorias Vortex de 3D
Para crear una trayectoria Vortex de desbaste de nivel Z en 3D, seleccione Vortex en la pestaña de Estrategia del cuadro de diálogo de Propiedades del fresado de superficie.
En el cuadro de diálogo de Propiedades de figura se pueden configurar los siguientes atributos:
Pestaña de A/V:
- Avance — Introduzca la velocidad de corte de la herramienta en el material. Las trayectorias Vortex se mecanizan a esta velocidad de avance de corte casi todo el tiempo.
Pestaña de Fresado:
- Espaciado puntos mín. Vortex — Introduzca el espaciado de puntos mínimo al que la máquina herramienta puede moverse a la velocidad de avance especificada. Si la máquina herramienta tiene demasiados puntos para procesar, no puede mantener el avance especificado.
- Mín. radio Vortex — Introduzca el radio mínimo de las trocoides internas. Las trayectorias Vortex utilizan movimientos trocoidales para mantener una velocidad de avance constante. Las velocidades de avance superiores necesitan un radio mínimo mayor. Si no modifica este valor, se utiliza un valor por defecto, adecuado para una máquina herramienta típica a la velocidad de avance especificada para la operación.
- Distancia levantada Z Vortex — Introduzca una distancia Z para levantar la herramienta durante los movimientos trocoidales y evitar el contacto entre la herramienta y la superficie.
Pestaña de Estrategia
- Movimientos que no cortan — Abre el cuadro de diálogo de Mvtos que no cortan en Vortex, que permite configurar la retracción y el aumento del avance en los movimientos que no cortan.
Ejemplo de Vortex de 3D
Este ejemplo muestra cómo combinar mecanizado Vortex con pasadas intermedias para que el material se elimine rápidamente.
El mecanizado Vortex está diseñado para herramientas de carburo sólido porque corta con el lado de la herramienta, aunque puede haber otros tipos de herramientas adecuadas para Vortex. Estas herramientas funcionan mejor cuando se realizan cortes profundos con pasos laterales relativamente pequeños.

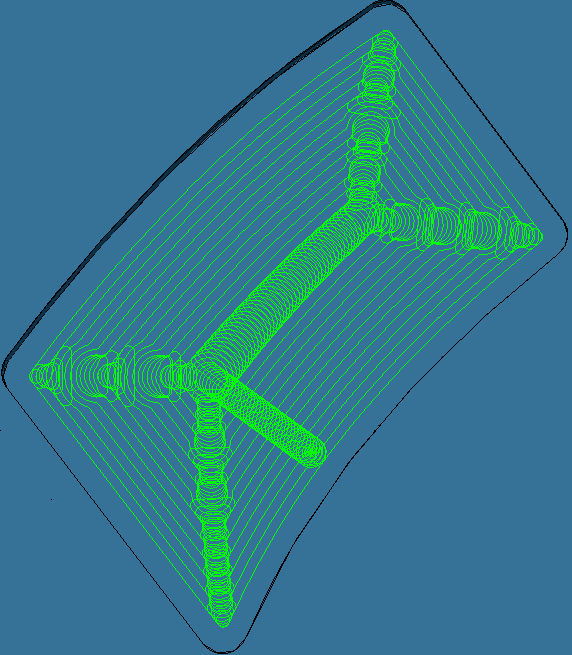

Para que el mecanizado con profundidades de corte grandes sea efectivo, es necesario que el ángulo de inserción de la herramienta nunca exceda el valor dado. De esta forma se elimina la carga excesiva de la herramienta y los cortes con toda la herramienta. Con este fin, FeatureCAM introduce movimientos trocoidales para prevenir que la herramienta exceda el valor máximo de inserción.

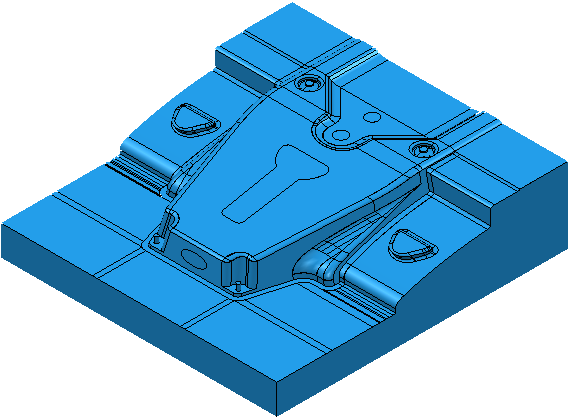

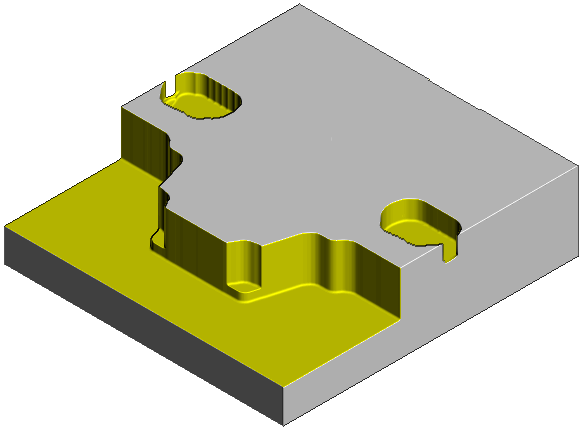

En un modelo 3D:

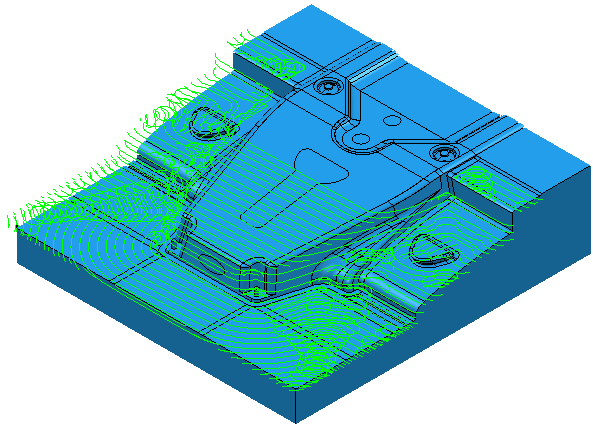

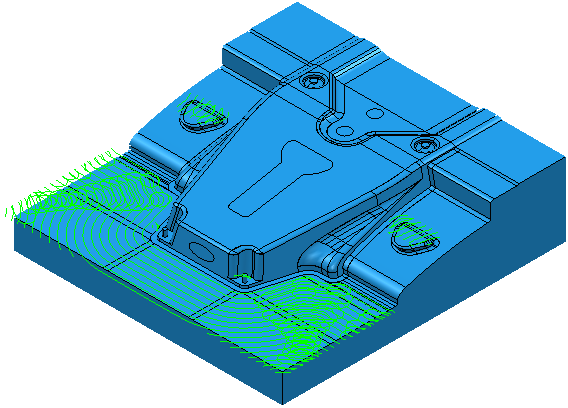

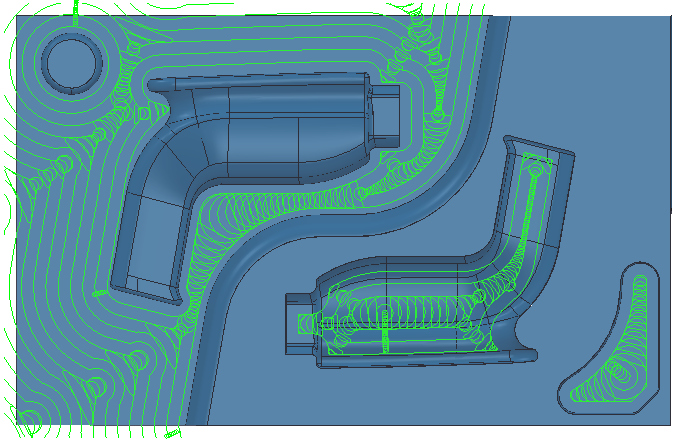

Creación de una trayectoria Vortex sin pasadas intermedias.

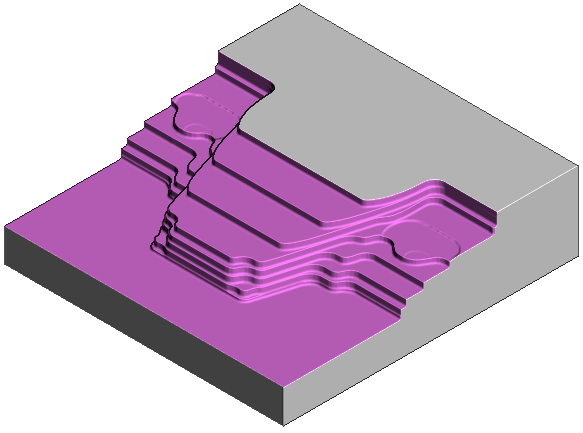

Se eliminan rápidamente vastas cantidades de material, pero quedan escalones grandes sin mecanizar en la pieza.
Es posible minimizar el tamaño de estos escalones utilizando las opciones de Pasadas intermedias.

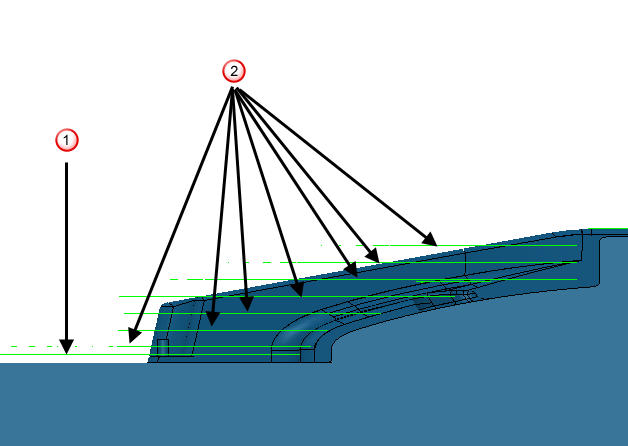

Que añaden pasadas de mecanizado adicionales a la pieza. En un detalle de la vista lateral:
Pasada Vortex original
Pasadas intermedias
También mecaniza más del material excedente.
