Nota: Se puede utilizar Vortex para mecanizar una figura de lateral solo si la curva es cerrada. Si la curva es abierta y se selecciona un Paso lateral de tipo Vortex, en su lugar se utiliza Espiral NT.
Ejemplo de Vortex de 2,5D

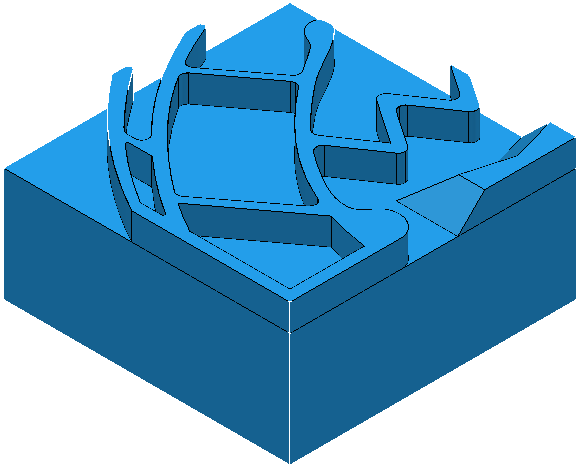

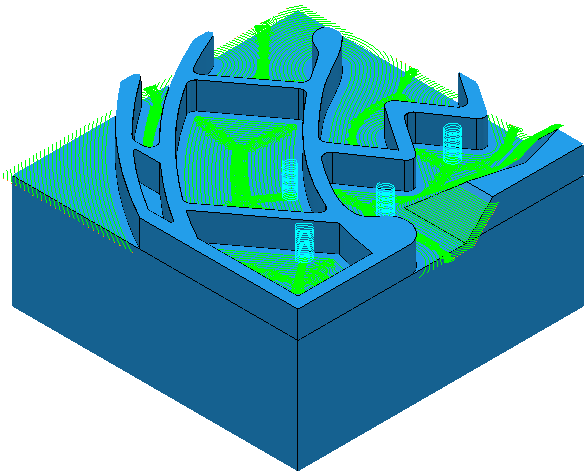

En este ejemplo se ve cómo se mecanizan cajeras, canales y esquinas estrechas con Vortex.
En un modelo de 2,5D:
Cree una trayectoria Vortex:

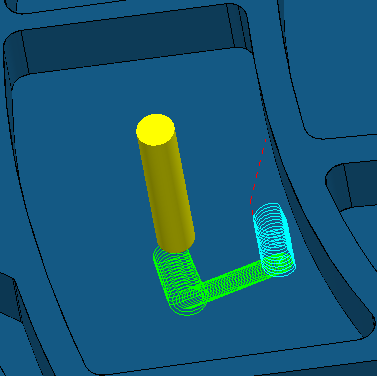

En las cajeras, la herramienta desciende realizando una espiral antes de iniciar las trayectorias trocoidales sobre los cortes utilizando toda la herramienta.

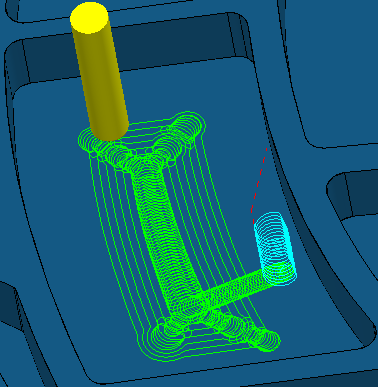

Al terminar el corte inicial con toda la herramienta, las trocoides se colocan en las esquinas donde de lo contrario el ángulo de contacto máximo de la herramienta sería sobrepasado.
