La Figura de cilindrado realiza movimientos de desbaste, semiacabado y acabado en curvas de diámetro exterior (D.E.).
Consejos de fabricación para figuras de cilindrado
Se recomienda activar la opción de Verificar contrasalidas en las figuras de cilindrado y mandrinado. Este atributo utiliza la geometría de la plaquita para evitar colisiones.
Auto redondeo

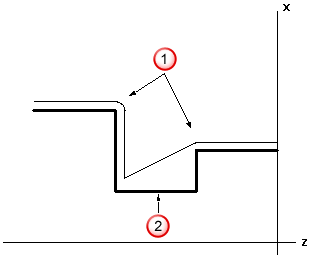

Zonas de contrasalida
Si una figura no se corta por completo, es posible que se deba a la herramienta seleccionada. FeatureCAM examina la trayectoria para comprobar que la herramienta puede realizarla sin chocar con la propia pieza.
Cuando se detecta alguna incompatibilidad, el sistema modifica la trayectoria automáticamente para mantener una trayectoria segura. Se abre un mensaje que avisa al usuario de que se ha modificado la trayectoria.
Restricciones en las figuras de cilindrado
- Es necesario que la curva no atraviese el eje X.
- En los desbastes de Cara o de Cara posterior es necesario que la curva atraviese la parte superior del bloque o que el diámetro máximo coincida con la X máxima de la curva.
