Cuando la opción de comp. TNR está desactivada, el ángulo de entrada de la pieza depende del atributo de Ángulo de inserción.
Ángulo de inserción
Introduzca el ángulo de aproximación para la herramienta, medido desde la pieza. Con un ángulo de 0, la aproximación es a lo largo de la trayectoria. Con un ángulo de 90, la aproximación es perpendicular a la trayectoria. Si el principio de una línea de barrido comienza con un resalte, esta línea de barrido utiliza automáticamente un valor de 90. Los únicos valores válidos son 0 o 90 grados.

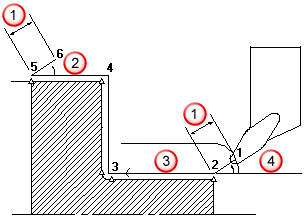

El Ángulo de inserción y el Ángulo de retirada se especifican a partir de la trayectoria (o extensión de la trayectoria) respecto al lado de la trayectoria en el que está la herramienta y la dirección en la que se mueve. En el gráfico de abajo, el Punto 1 es el punto de inserción calculado y el Punto 6 el de retirada calculado.
Distancia de seguridad
Ángulo de retirada
Zona de distancia de seguridad
Ángulo de inserción
