La figura de sondeo de Medir una superficie sondea un único punto a lo largo de la dirección especificada. Se recomienda que la figura se encuentre en el punto en el que se espera que la sonda toque a la superficie.
|
Parte superior de la superficie: |
Lateral de la superficie: |
|
|
|

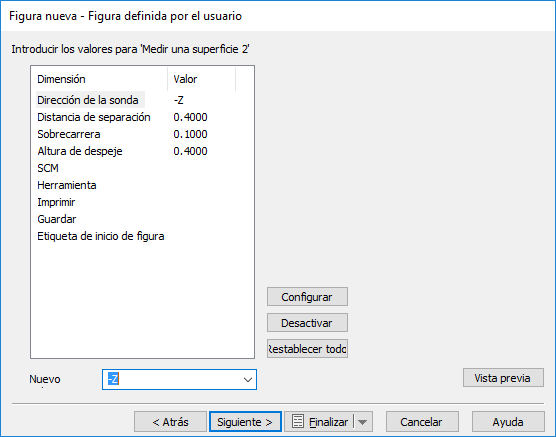

Para editar los valores de esta página:
- Seleccione el nombre del atributo en la columna de Dimensión.
- Introduzca, escoja o seleccione un valor para el Nuevo valor.
- Haga clic en el botón de Configurar para guardar los valores nuevos.
Dirección de sonda — Seleccione la dirección de la sonda entre -X, +X, -Y, o +Y, o -Z; y haga clic en Configurar para guardar.
Distancia de separación — Introduzca o seleccione la distancia desde el inicio del movimiento de la sonda hasta el punto de la sonda nominal.
Sobrecarrera — Introduzca o seleccione la distancia desde el punto nominal de la sonda hasta el final del movimiento de la sonda.
Altura de despeje — Introduzca o seleccione la longitud del movimiento de despeje.
Configure las opciones de actualización de XBUILD:
- SCM — Introduzca el Sistema de Coordenadas de Máquina que desea actualizar.
- Herramienta — Introduzca el número de herramienta de la herramienta que desea actualizar.
- Guardar — Especifique si guardar o no los resultados.
- Imprimir — Especifique si imprimir o no los resultados.
Actualizar parámetro — Introduzca un valor para que se pase a XBUILD.
Configurar — Haga clic en el botón de Configurar para guardar el Nuevo valor del atributo seleccionado.
Desactivar — Haga clic en este botón para restaurar el valor por defecto del atributo seleccionado.
