Es posible utilizar el cuadro de diálogo de Posición de fijación de 5 ejes para seleccionar un punto de referencia del código CN.
Para abrir el cuadro de diálogo Posición de fijación de 5 ejes, seleccione Posicionamiento de 5º eje en la pestaña Indexar del cuadro de diálogo Propiedades del bloque y haga clic en Posición de fijación.
Punto de referencia del código CN — Seleccione el punto de referencia de entre:
- Punto central para máquinas mesa/mesa o cero máquina para otras
- Fijación propia de cada configuración (origen de cada configuración)
- Punto cero de pieza
Usar origen de esta configuración como punto cero de pieza — Seleccione el nombre de una configuración de la lista para utilizar su origen como punto cero de pieza.
Que la configuración sea la orientación inicial de pieza en la máquina herramienta — Seleccione esta opción para utilizar la configuración seleccionada como la orientación inicial de la pieza en la máquina herramienta. Deseleccione esta opción para utilizar el eje del bloque como la orientación inicial de la pieza.
Desfase del punto cero de pieza desde el cero de máquina — Introduzca la distancia, en cada dirección, del punto cero de pieza de los 5 ejes desde el centro de la cara del eje A. La distancia varía en cada pieza.
En este ejemplo, los desfases X e Y son negativos y el Z es positivo.
Centro de la cara del eje A
Origen de la configuración del cero de la pieza

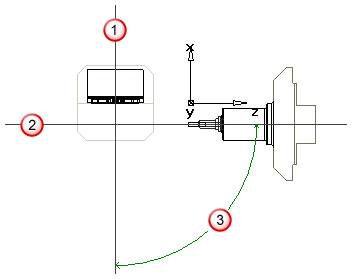

Desfase rotacional del 1º eje — Introduzca el ángulo (medido en sentido contrario a las agujas del reloj) que se forma entre el eje del husillo y el eje A cuando el ángulo B es de 0.
Por ejemplo, si el eje A se orienta al husillo cuando B es 0, introduzca 0. Si se orienta a la puerta cuando B es 0, como en el ejemplo de más abajo, introduzca -90. El valor de este desfase es igual en todas las piezas mecanizadas en la máquina seleccionada.
Eje A
Eje del husillo
Rotación del eje B
