La pestaña de Estrategia recoge las opciones siguientes:
Debajo de la línea central — Active esta opción para hacer que la herramienta funcione en el lado X negativo de la línea central del husillo.
Reutilizar trayectoria en ciclo fijo — Se refiere a Usar ciclo fijo. Active esta opción para escribir la curva en el fichero CN una vez y después hacer referencia a ella en los ciclos fijos de desbaste y acabado. Esta opción está activada por defecto.
Ciclo — Seleccione entre:
- Cilindrado/mandrinado — Desbasta dentro de los límites del material definidos con un avance paralelo a la línea central de la pieza a lo largo del eje Z mientras que baja por el eje X. Seleccione Hacia el husillo o Hacia la cara. Si se activa el atributo de Bloque total, se desbasta la pieza con curvas que se desfasan a partir del perfil de la figura.
- Cara — Desbasta dentro de los límites del material definidos con un avance del exterior de la pieza al centro mientras que entra en la cara de la pieza a lo largo del eje Z en dirección negativa.
- Cara posterior — Desbasta, dentro de los límites del material definidos, con un avance del exterior de la pieza al centro, mientras que entra en la cara de la pieza a lo largo del eje Z en dirección positiva.
Trayectoria — Seleccione entre:
- Torneado — Se configuran pasadas de desbaste normales. Cada pasada de desbaste se mecaniza en la misma dirección. En el acabado, la herramienta se desplaza por el contorno de la figura de derecha a izquierda y se retira de la pieza.
Desbaste

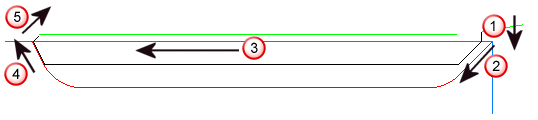

Cuando el atributo de Trayectoria es Torneado, las pasadas de desbaste normales están activadas. Cada pasada de desbaste se mecaniza en la misma dirección.
Avance recto de descenso sobre la pieza. La distancia depende de la profundidad de corte.
Mecanizado descendiendo sobre la pared a la derecha.
Avance transversal recto.
Avance ascendiendo sobre la pared a la izquierda.
Retirada de la pared, retracción transversal completa.
Acabado

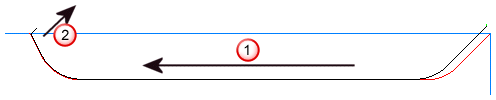

Cuando el atributo de Trayectoria es Torneado, la trayectoria se genera de la siguiente manera:
La herramienta traza el contorno de la figura de derecha a izquierda.
La herramienta se retira de la pieza con un movimiento que depende del ángulo de retirada y de la longitud de retirada.
- Desfase — Las trayectorias de desbaste se crean con desfases de la curva de la figura de torneado. Los desfases se delimitan con el bloque.

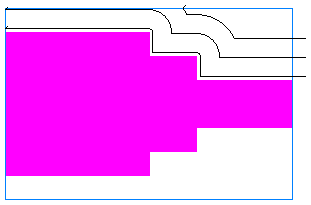

En el tipo de trayectoria de desfase, las trayectorias de desbaste se crean con desfases de la curva de la figura de cilindrado. Los desfases se delimitan con el bloque.
- Cut-Grip — El desbaste con herramientas Cutgrip Iscar es bidireccional. El estilo de acabado Cutgrip se realiza con una estrategia única que se activa con una herramienta de ranurado que mecaniza en ambas direcciones.
Desbaste

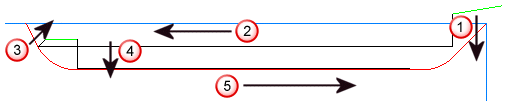

El desbaste con herramientas de Cutgrip Iscar es bidireccional. Los pasos del mecanizado son los siguientes.
Avance recto de descenso sobre la pieza. La distancia depende de la profundidad de corte.
Avance recto sobre Z.
Retirada de la pared y un leve movimiento rápido hacia atrás en Z.
Otro avance recto de descenso en función de la profundidad de corte.
Avance recto en la dirección -Z.
Acabado
El estilo de Cutgrip de acabado se realiza con una estrategia única que se activa con una herramienta de ranurado que mecaniza en ambas direcciones.
Mecanizado descendente de la pared izquierda hasta el radio inferior.
Movimiento rápido ascendente y por encima y movimiento de carga de entalladura.
Mecanizado descendente de la pared derecha por el radio inferior hasta la entalladura.
Mecanizado por el fondo del ranurado. El movimiento se desfasa una cantidad de desviación.
Mecanizado ascendente del radio inferior izquierdo. El movimiento se desfasa una cantidad de desviación.

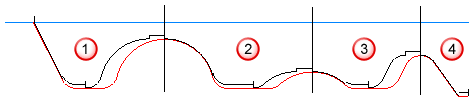

Si la figura de torneado cuenta con varias cavidades de ranurado, todas se cortan de esta manera y se ordenan de izquierda a derecha:
- Plaquita redonda — Las trayectorias de desbaste de herramientas redondeadas están diseñadas para facilitar el que la herramienta haga formas de ranurado.
Las trayectorias de desbaste de herramientas redondas están diseñadas para facilitar que la herramienta entre en las formas de la ranura. En lugar de realizarse movimientos de carga directamente en el material, la entrada de la pieza depende del atributo de torneado de Ángulo de inserción.
Nota: Es imprescindible que se utilicen herramientas redondas y es necesario seleccionar las herramientas en este tipo de trayectoria.
Ángulo de inserción
Nota: Las trayectorias de acabado de herramientas de Plaquita redonda son iguales que las trayectorias de acabado de Torneado. - TornoFresa — Utiliza una fresa plana rotativa con bloque rotativo. Controle la velocidad del husillo de torneado en la pestaña de A/V torno. Controle la velocidad del husillo de fresado en la pestaña de Velocidad de fresado.
- Corte posterior: la estrategia Corte posterior está diseñada para su uso con herramientas especializadas que permiten que la trayectoria vaya desde el husillo hasta la cara de la pieza. La trayectoria se puede reconocer por las entradas del arco incluidas al principio de cada corte.
Pasada de desbaste — Active esta opción para añadir una operación de desbaste a la figura.
Pasada de semiacabado — Active esta opción para añadir una operación de semiacabado a la figura.
Pasada de acabado — Active esta opción para añadir una operación de acabado a la figura. Cuando esta opción está sin seleccionar, la pasada de desbaste se mecaniza como si la pasada de acabado estuviese incluida. En la pasada de desbaste se mantienen tanto el Sobreesp. acabado como el Sobreespesor acabado inferior cuando la opción de Acabar fondo está seleccionada, aunque la casilla no esté disponible.
- Material a izqda — El avance se mueve en la dirección +X, seguido por la dirección -Z, y así sucesivamente, hasta que alcanza el final del paso escalonado.
- Sin arrastre — El uso del tipo de acabado Material a izqda puede reducir la vida útil de la herramienta y también conllevar el arrastre de virutas a lo largo de la cara de la pieza. Seleccione el acabado del tipo Sin arrastre, para cortar las caras verticales, en la dirección -X, después las áreas horizontales en -Z.
Dirección de avance — Es la dirección de avance de la herramienta para la operación. Para las figuras de cilindrado y mandrinado, seleccione Hacia el husillo o Hacia la cara. Para las figuras de refrentado y cara posterior, seleccione Positiva o Negativa para especificar la dirección a lo largo del eje X. Configúrela por separado para las operaciones de desbaste, semiacabado, y acabado.
