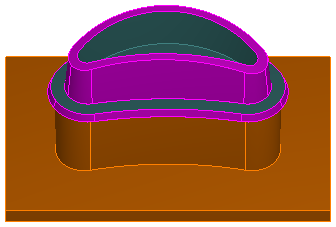

Este ejemplo utiliza una estrategia de viruta y dos de recorte de 5 ejes.
Cuando se visualiza una simulación de línea central desde arriba, se aprecia que el punto inicial por defecto en la operación de mecanizado de viruta de 5 ejes está en la parte inferior derecha de la pieza.
El punto inicial por defecto en la operación de recorte superior está en la parte inferior izquierda:
El punto inicial por defecto en la operación de recorte inferior está en la parte inferior derecha:
Para modificar estos puntos iniciales predeterminados es necesario crear una curva que interseque con las trayectorias en la posición de los puntos iniciales nuevos. En ese ejemplo, la curva aparece en azul.
En la pestaña de Fresado de cada estrategia, seleccione el atributo de Punto(s) inicial(es), introduzca el nombre de la curva que se ha creado y haga clic en el botón de Fijar para guardarlo.
Una simulación de línea central de las tres operaciones refleja cómo los puntos iniciales se han alineado a lo largo de la curva:
