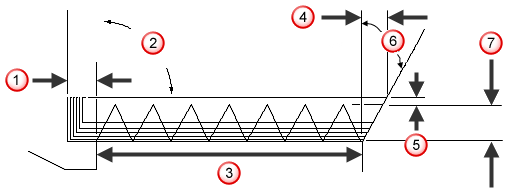

A continuación se recogen algunos de los atributos de Roscado:
|
|
|
|
|
|
Distancia de seguridad final
Ángulo de retirada
Profundidad
Distancia de seguridad inicial
Distancia de seguridad
Ángulo de entrada
Altura
Torneado de desbaste y Torneado de acabado — Seleccione estas opciones para tornear la pieza hasta el diámetro de roscado automáticamente. Consulte Cómo fabricar figuras de roscado para más información.
Entalladura — Las figuras de roscado tienen una opción de corte de las entalladuras al final del roscado. Introduzca los parámetros de ranurado en el cuadro de diálogo de Propiedades de figura de la pestaña de Estrategia.
Ángulo de pared lateral — El ángulo por defecto de la entalladura del roscado.
Profund. adicional ranura — La profundidad de la entalladura es la del roscado más la Profund. adicional ranura. Evita que la herramienta de roscado se arrastre por el fondo de la ranura.
Dist. seg. inicial — Este valor es la posición por la que pasa la herramienta antes de comenzar a trabajar con la pieza.
Dist. seg. final — Introduzca la distancia de avance de la herramienta que sobrepasa el final de la rosca (dentro de la entalladura) antes de la retracción desde la superficie de la pieza. Si Achaflanar al salir está seleccionada, este valor es la longitud del chaflán.
Achaflanar al salir — Seleccione esta opción para permitir que FeatureCAM utilice un desplazamiento de chaflán al salir de una figura de rosca.
Áng. del chaflán para las roscas calculadas — Introduzca el ángulo del chaflán después de la última rosca del bloque cerrado.
Ángulo de entrada — Introduzca un valor incremental sin signo desde el eje Z positivo.
% profundidad D.I. — La profundidad de un roscado se basa en el paso de la rosca. La profundidad del roscado se calcula como % Profundidad * paso.
Pasadas — El número de pasos hasta el fondo del roscado. Seleccione Fijo o Calculado.
- Fijo — hace referencia a un índice de eliminación de material fijo. A medida que la herramienta se adentra en la pieza, la zona de contacto de la herramienta aumenta. FeatureCAM reduce el avance en cada pasada para que la carga de la herramienta se mantenga constante. Introduzca el número de pasadas en Nº.
- Calculado — FeatureCAM calcula el número de pasos automáticamente.
- El Paso1 se utiliza para determinar el paso incremental de la primera pasada del roscado.
- El Paso2 determina la segunda pasada y el sistema lo utiliza para configurar las siguientes pasadas del roscado, reduciéndose la profundidad hasta alcanzarse el valor de Entrada mínima.
Pasadas realce — Una Pasada realce es un duplicado de la pasada de roscado final. Introduzca el número de Pasadas realce deseadas.
Cálculos de profundidad de roscado — Determine la manera en la que FeatureCAM calcula las Roscas estándares para preasignar las dimensiones de las figuras de Roscado. Seleccione entre:
- Usar radio de punta de herramienta — Esta opción tiene en cuenta el radio de la punta de la herramienta. Por ejemplo, la designación estándar de roscado de M20 x 2,5 produce:
- Roscado D.E: Altura rosca 1,894, Diámetro mayor 19,791
- Roscado D.I: Altura rosca 1,625, Diámetro menor 17,519
- Usar radio 0 de punta de herramienta — Esta opción genera el diámetro nominal y la profundidad real de roscado. Esto método es el más extendido en Europa. Cuando esta opción está seleccionada, la designación estándar de roscado de M20 x 2,5 produce:
- Roscado D.E: Altura rosca 1,534, Diámetro mayor 20,000
- Roscado D.I: Altura rosca 1,534, Diámetro menor 16,933
