Los subhusillos pueden utilizarse para sujetar la pieza desde ambos extremos del bloque
Husillo principal
Subhusillo
o para cambiar el husillo que se utiliza para sujetar el bloque:
|
Bloque sujetado por el husillo principal |
Bloque sujetado por el subhusillo |
|
|
|
Husillo principal
Subhusillo

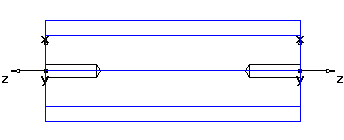

Para cortar figuras en dos extremos del bloque, es necesario crear en primer lugar configuraciones para cada extremo con las direcciones Z apuntando hacia el exterior del bloque, como se ilustra a continuación. (Si la máquina necesita que las Z de cada configuración apunten en la misma dirección, introduzca esta modificación en el posprocesado).
Es necesario incluir las figuras en las configuraciones adecuadas. Los comandos de subhusillo pueden encontrarse al final de la configuración principal o al principio de la del husillo. La Vista de pieza, como se ve a continuación, presenta los comandos de subhusillo al final de la primera configuración.
Si se utilizan subhusillos para sujetar el extremo del bloque, ordene las figuras de subhusillo para que se utilicen cuando haga falta más sujeción.
Ejemplos de figuras de subhusillo
Es posible controlar las funciones individuales del subhusillo.
Para pasar del husillo principal al subhusillo:
- Posición del subhusillo
- Cierre del subhusillo
- Apertura del husillo
- Posición del subhusillo
Para pasar del husillo principal al subhusillo con una figura de tronzado para cortar el bloque desde la barra:
- Posición del subhusillo
- Cierre del subhusillo
- Figura de tronzado
- Posición del subhusillo
