Es posible utilizar el complemento MillCurveTolerance.bas para modificar rápidamente las dimensiones de figuras de fresado, de forma que se respete la tolerancia sin necesidad de volver a dibujar la curva de la figura.
Para utilizar el complemento MillCurveTolerance:
- Instale el complemento MillCurveTolerance.bas.
- Seleccione una figura de fresado creada a partir de una curva en el plano XY.
- Seleccione la pestaña Complementos > panel Macros > Tolerancias.
Se abre el cuadro de diálogo de Tolerance of Line Segments [Tolerancia de los segmentos de línea] y se etiquetan en la ventana de gráficos los segmentos horizontales y verticales.
- Ajuste las etiquetas:
- Para cambiar el tamaño de las etiquetas, introduzca un valor nuevo en el campo Segment text size [Configurar tamaño del segmento] y haga clic en Set [Configurar].
- Para etiquetar exclusivamente el segmento seleccionado, deseleccione la casilla de Segment Labels On [Etiquetas de segmento activadas].

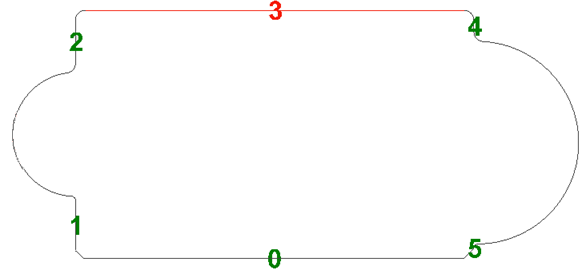

- En la lista de Segments [Segmentos], seleccione el segmento a ajustar. En la ventana de gráficos se colorean de rojo el segmento y la etiqueta, por ejemplo:
- Determine el ajuste del segmento:
- Para calcular el ajuste de tolerancias específicas, seleccione la opción de Upper tolerance [Tolerancia superior] - Lower tolerance [Tolerancia inferior] e introduzca los valores de tolerancia.
- Para calcular el ajuste de tolerancias estándar, seleccione la opción de Upper tolerance [Tolerancia superior] - Lower tolerance [Tolerancia inferior] y seleccione las tolerancias de la lista ISO 286-2.
- Para fijar el ajuste, seleccione Net tolerance [Tolerancia neta] e introduzca la distancia que desea desplazar el segmento.
- Haga clic en Apply Tolerance [Aplicar tolerancia]. El ajuste del segmento aparece debajo del botón.
- Haga clic en OK [Aceptar] para aplicar los cambios y cerrar el cuadro de diálogo.

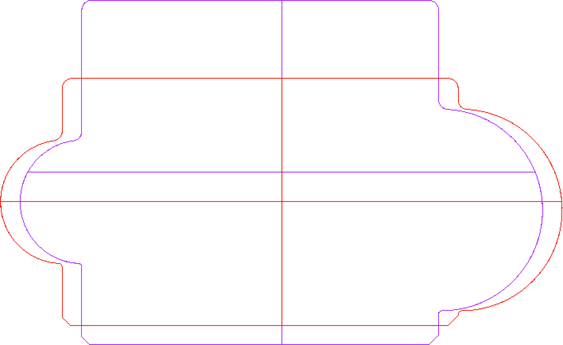

FeatureCAM crea una curva y una figura nuevas y muestra los resultados en la ventana de gráficos, por ejemplo:
Notas:
- Únicamente se puede utilizar esta opción con figuras creadas a partir de curvas, como las figuras de saliente, de chaflán, de ranurado, de cajera, de redondeo o de lateral.
- En las figuras creadas a partir de varias curvas solo se utiliza la primera.
- Funciona igual en las curvas abiertas y en las cerradas.
- Si se introducen tolerancias que puedan romper la figura, se abre un mensaje que indica la tolerancia máxima del segmento.
- Las líneas y curvas que no son ni verticales ni horizontales se desplazan para ajustarse a la tolerancia, pero no se modifican.
