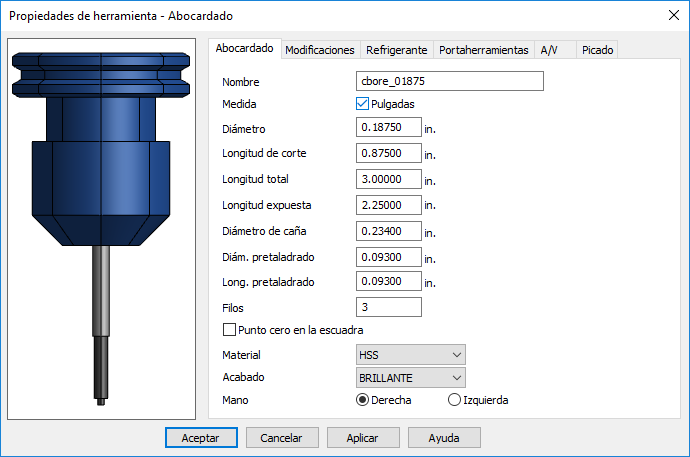

Las herramientas de Abocardado se utilizan en las operaciones de abocardado de agujeros abocardados.
Nombre — Introduzca un nombre que identifique a la herramienta. El nombre tiene que ser único en el almacén de herramientas.
Medida — Indica las unidades utilizadas para representar las dimensiones de la herramienta. Seleccione Pulgadas para las pulgadas o desactive para seleccionar milímetros.
Diámetro — Consulte la imagen.
Longitud total — Consulte la imagen.
Longitud expuesta — La parte de la herramienta que sobresale del portaherramientas en la simulación.
Diámetro de caña — Consulte la imagen.
Diám. pretaladrado — Consulte la imagen.
Long. pretaladrado — Consulte la imagen.
Filos — Introduzca el número de ranuras de la herramienta.
Punto cero en la escuadra — Seleccione la casilla para posicionar el cero Z de la herramienta al final de los filos (al final de la escuadra de la herramienta). Deseleccione la casilla para posicionar el cero Z de la herramienta al final de la punta de la herramienta.
Material — Indica de qué está hecha la herramienta. Esta información es relevante a la hora de calcular los avances y las velocidades.
Acabado — El revestimiento, o acabado, de la herramienta. Esta información también se emplea en el cálculo de avances y velocidades. Si hay una tabla de avance/velocidad para un material cortado con una herramienta de acabado BRILLANTE, pero no de acabados TI_N u ÓXIDO_NEGRO, los valores de velocidad se calculan a partir de la tabla de BRILLANTE. La velocidad para TI_N es 1,5 veces la velocidad de BRILLANTE. La velocidad para el ÓXIDO_NEGRO es 1,05 veces la velocidad de BRILLANTE. Las velocidades de avance son iguales que las velocidades de avance de BRILLANTE.
Mano — Seleccione si la herramienta es a la Derecha o a la Izquierda.
|
|
|
Diámetro
Longitud total
Diámetro de caña
Longitud
Long. pretaladrado
Diám. pretaladrado
