Puede reconocer figuras de Electroerosión por hilo de 2 ejes a partir de curvas. Puede reconocer una figura de Electroerosión por hilo de 4 ejes a partir de las caras de un modelo sólido, o a partir de los límites de la superficie.
Para reconocer una figura Electroerosión por hilo desde las caras de los sólidos
- Seleccione la pestaña de Inicio > panel de Programa de pieza > Figuras.
- En el asistente de Figura nueva, seleccione un tipo de figura de 4 ejes, elija Extraer con reconocimiento de figuras y haga clic en Siguiente.
- Seleccione Para caras de sólidos.
- Seleccione Ocultar las superficies horizontales y escriba un ángulo para ocultar las superficies dentro de ese ángulo desde la horizontal y que otras superficies sean más fáciles de seleccionar.
- Haga clic en Siguiente.
- En la ventana de gráficos, seleccione las caras cuyas figuras desea reconocer y haga clic en
en la página Caras sólidas.
- Para establecer la altura de la figura, seleccione Manual y configure las alturas superior e inferior de la figura, o seleccione Automático para utilizar la altura de las caras seleccionadas como la altura de la figura.
- Realice los pasos del asistente para crear la figura.
Para reconocer una figura Electroerosión por hilo desde los límites de la superficie
- Seleccione la pestaña de Inicio > panel de Programa de pieza > Figuras.
- En el asistente de Figura nueva, seleccione un tipo de figura de 4 ejes, elija Extraer con reconocimiento de figuras y haga clic en Siguiente.
- Seleccione:
- Para todos los tipos de superficies para extraer figuras de superficies recortadas o de un conjunto de superficies recortadas y sin recortar.
- Solo para superficies regladas sin recortar para extraer figuras de superficies sin recortar.
- Seleccione Ocultar las superficies horizontales y escriba un ángulo para ocultar las superficies dentro de ese ángulo desde la horizontal y que otras superficies sean más fáciles de seleccionar.
- Haga clic en Siguiente.

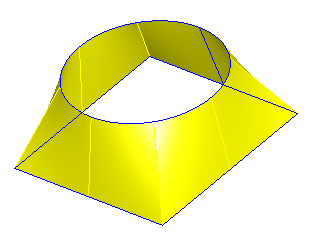

- Los bordes de todas las superficies regladas del modelo se muestran en azul.
- Haga clic en Seleccionar curva
.
- Seleccione las curvas de la figura, en orden.
- Para invertir la dirección de una curva, selecciónela en la lista y haga clic en
.
- Realice los pasos del asistente para crear la figura.
Para reconocer una figura Electroerosión por hilo desde las curvas
- Seleccione la pestaña de Inicio > panel de Programa de pieza > Figuras.
- En el asistente de Figura nueva, seleccione un tipo de figura de 2 ejes, elija Extraer con reconocimiento de figuras y haga clic en Siguiente.
- Seleccione la geometría en la ventana de gráficos para encadenarla con curvas que representen los límites de la figura.
Se puede utilizar la barra de edición de geometría/figura situada en la parte inferior de la pantalla para cambiar el modo de encadenamiento de la curva.
- Realice los pasos del asistente para crear la figura.
