Direc. corte primaria de matriz/punzonado
Direc. desfase primaria lateral
Longitud parada Retracción/tronzado/parada — La distancia desde la posición final de contorno normal a la posición final o de parada insertada.
C. parada — En las operaciones de parada es posible elegir entre:
- M00 es parada de programa. Esta parada siempre se realiza.
- M01 es parada de programa opcional. Existe una configuración de la máquina herramienta que permite realizar o ignorar las paradas.
Longitud retracción Retracción/tronzado — La distancia que retrocede el hilo desde la pieza al final de una operación.
Usar en ambos extremos de pasadas rasantes — Active esta opción para aplicar la Long. retracción en ambos extremos de las pasadas rasantes. (El hilo no vuelve al punto inicial en uno de los extremos).
Solape Retracción/tronzado — La distancia que se sobrecorta la posición final del contorno normal.
Solape contorno — Únicamente se utiliza en la operación de contorno. Es la cantidad que se solapa en la operación de contorno.
Bloque total cajera/zigzag 2 ejes
Este parámetro determina la cantidad de material que se elimina del contorno cuando se utiliza el Método de desfase de Trayectoria de desfase. Cuando el valor es 0, únicamente se realizan pasadas de corte.
- Sobreespesor excedente
- Bloque de contorno
- Bloque total
Paso lateral — El paso lateral por defecto en la operaciones de cajeras o zigzag. Exprese este atributo predeterminado en forma de tanto por ciento del diámetro del hilo.
Sobreesp. acabado cajera/zigzag 2 ejes — El material que queda después de una pasada de zigzag. El sobreespesor de acabado se mantiene incluso en la Pasada limpieza.
Ángulo corte zigzag 2 ejes — Determina el ángulo de corte de las operaciones de zigzag.
El ángulo se calcula desde el eje X positivo del SCU actual. Introduzca el ángulo en grados.
Pasada limpieza — Active la opción para crear un corte de acabado al final de las operaciones de zigzag.
Se corta el contorno con una trayectoria de acabado paralelo de contorno que elimina los bordes de desbaste que haya podido dejar el paso lateral entre pasadas.
- Pasada limpieza
Aprox. lineal trayectoria rápido/4 ejes — En la electroerosión por hilo de 4 ejes todos los arcos se transforman en pequeños segmentos lineales. El atributo controla el grado de precisión con el que los arcos se refinen en líneas. Cuanto menor es el número, mayor el número de puntos en los que se dividen los arcos.
Mantener hilo vertical en retracción — Mantenga el hilo vertical después de las operaciones de retracción y tronzado para figuras de 4 ejes.

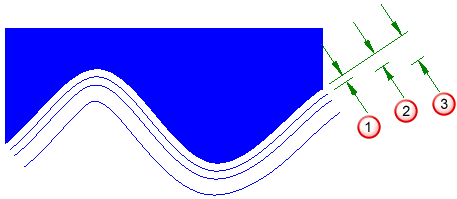

El siguiente ejemplo muestra el final de una operación de retracción con Mantener hilo vertical en retracción seleccionado:
El mismo ejemplo sin la selección de Mantener hilo vertical en retracción:
