Procedimiento para colocar un portamolde definido por el usuario

Colocar un portamolde definido por el usuario

Opte por una de las posibilidades siguientes:

• Cree y guarde un archivo de ensamblaje de Inventor.
• Importe un portamolde y guárdelo como archivo de ensamblaje de Inventor.
Nota: Antes de guardarlo, puede utilizar el comando Autor de portamolde para especificar la información de portamolde, como las designaciones de alineación y componente.

1. En la ficha Ensamblaje de molde, en el grupo Ensamblaje de molde, haga clic en Portamolde de usuario.
2. En el cuadro de diálogo Abrir archivo, busque el archivo de ensamblaje de portamolde y selecciónelo.
3. Para activar o desactivar las restricciones automáticas, haga clic en Opciones.
4. Pulse Abrir.
   Nota: Si el ensamblaje no contiene información de portamolde, aparece un cuadro de advertencia. Haga clic en Sí para continuar o en No para cancelar y asignar información del portamolde antes de efectuar la colocación.

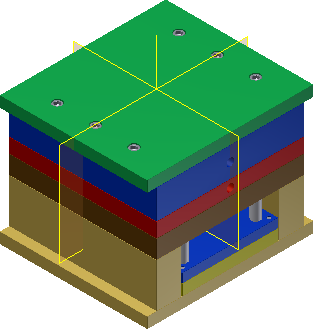

5. Seleccione un punto o una arista para especificar la referencia de posición.
6. Si lo desea, puede especificar la profundidad de cajera de postizo.
7. Si lo desea, seleccione un ángulo en el elemento desplegable para girar el portamolde.
8. Pulse Aceptar para terminar.
