Para utilizar remates

Novedades:2020

IMPORTANTE: Antes de empezar Para utilizar el comando Remates, debe instalar y seleccionar la biblioteca personalizada de Inventor para su uso en el proyecto activo.

1. Instale la biblioteca personalizada de Inventor.



2. Tras la instalación, seleccione su uso en el proyecto activo en el cuadro de diálogo Configurar bibliotecas: Nombre del proyecto.



Procedimiento para instalar y añadir la biblioteca personalizada de Inventor al proyecto activo

Consulte el artículo de soporte para obtener más información

3. Finalmente, defina los Valores por defecto de denominación de archivo para Remate y, a continuación, abra un archivo de ensamblaje que contenga miembros de estructura.

Crear y colocar remates

1. En la cinta de opciones, haga clic en la ficha Diseño panel Estructura Insertar remate.
2. Si lo desea:
   • Expanda el menú Configuración avanzada en la esquina superior derecha del panel. Observe los valores por defecto activados y realice los cambios necesarios en los parámetros.
   • Seleccione un valor predefinido guardado para configurar remates.
3. Seleccione las caras de los miembros para recibir remates.
4. Después de seleccionar las caras de los miembros, utilice los controles de visualización para definir el zoom y la orientación de la vista.
   • Aplica el zoom y define la vista perpendicular al manipulador de estructura.
   • Aplica el zoom al manipulador de estructura.
   • Devuelve la visualización a la vista inicial.

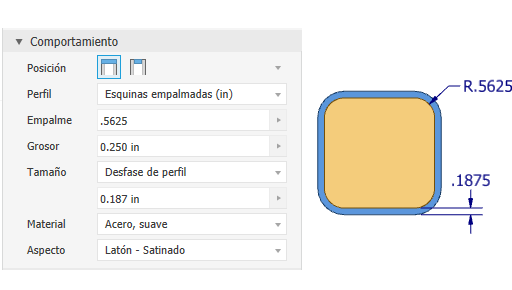

5. Defina las opciones de Comportamiento:



   • Especifique la Posición.



   • Especifique el Perfil:
     • Esquinas de empalme
     • Esquinas achaflanadas
     • Esquinas pronunciadas
   • Defina el Grosor de la placa.
   • Defina el Tipo de desfase y la distancia o la proporción.
   • También puede definir las siguientes propiedades de piezas:
     • Material
     • Aspecto

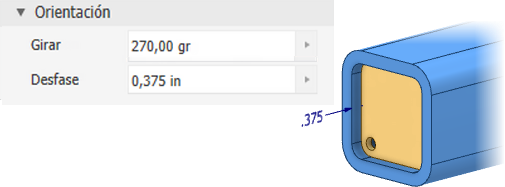

6. Especifique la Orientación.
   • Defina el valor de Girar. Por ejemplo, para localizar un elemento de remate, como un agujero de desagüe en la ubicación correcta.
   • Defina el valor de desfase. De esta manera, se especifica la distancia entre la cara seleccionada y el Remate.



7. Haga clic en Aplicar para insertar Remates utilizando los parámetros actuales o en Aceptar para insertar y finalizar.
8. En el cuadro de diálogo Nombre del miembro de estructura, establezca el nombre para mostrar del archivo, el nombre y la ubicación del archivo y, a continuación, haga clic en Aceptar.

Nota: Consulte Creación de remates personalizados para obtener información sobre cómo añadir un remate con operaciones como un agujero de desagüe a la biblioteca.

Editar o reutilizar remates

Procedimiento para editar un remate:

1. Busque la operación en el navegador y amplíe para ver los ejemplares.
2. Pulse con el botón derecho del ratón un miembro y seleccione Editar con el Generador de estructuras.
3. Utilice las selecciones realizadas en el panel de propiedades para realizar las modificaciones deseadas.
4. Pulse Aceptar para confirmar los cambios.

Procedimiento para reutilizar un remate:

1. Busque la operación en el navegador y amplíe para ver los ejemplares.
2. Pulse un miembro con el botón derecho del ratón y seleccione Editar con el Generador de estructuras.
3. En la pantalla, seleccione las caras de miembro de estructura para recibir nuevos ejemplares del remate.
4. Haga clic en Aceptar para crear los ejemplares nuevos.
