Procedimiento para exportar un diseño de molde para un análisis

En el panel Exportar, puede exportar el diseño de molde como archivo SAT compatible con Moldflow Insight o exportar los resultados de análisis anteriores a un archivo ZIP. El archivo ZIP contiene archivos compatibles con Autodesk Moldflow Adviser y Moldflow Insight. Puede realizar análisis adicionales en Autodesk Moldflow Insight o Autodesk Moldflow Adviser.

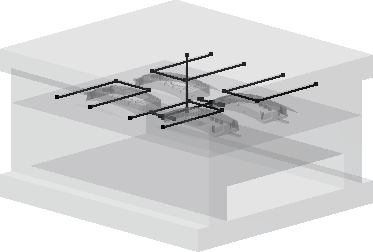

Exportar ensamblaje de molde

Exporta un archivo SAT compatible con Autodesk Moldflow Insight. Seleccione Exportar ensamblaje de molde para crear un archivo SAT y realizar más análisis con Moldflow Insight. El portamolde se simplifica para exportar.

Nota: Utilice Moldflow Insight para el análisis de moldes y Moldflow Adviser para el análisis de piezas. Al instalar Moldflow Adviser, se añade un comando Exportar a Adviser a la cinta de opciones de Inventor en la ficha Simulación. Utilice este comando para exportar un archivo compatible con Moldflow Adviser.

1. En la ficha Presentación de molde o Postizo/Cavidad, pulse la flecha de la lista desplegable en Herramientasy, a continuación, pulse Exportar. Aparece el cuadro de diálogo Exportar.
2. Seleccione Exportar ensamblaje de molde.
3. En el cuadro del archivo de destino, escriba un nombre y una ubicación para el archivo .sat.
4. Haga clic en Exportar para procesar el modelo y abrir el cuadro de diálogo Opciones de exportación.
5. Haga clic en la ficha Bloque de molde:
   • Marque los elementos que desea incluir, desactive la marca de verificación para excluir.
   • Haga clic con el botón derecho en una entrada para definir el estado de visibilidad.
   • Haga clic con el botón derecho en un inserto para alternar entre Marcar para inserto de pieza o Marcar para inserto de molde.
6. Haga clic en la ficha Sistema de refrigeración:
   • Marque los canales de refrigeración que desea incluir, desactive la marca de verificación para excluir.
   • En el panel de mangueras, haga clic para añadir y seleccionar los extremos de los canales de refrigeración necesarios para crear una manguera.
   • Si lo desea, haga clic en la cota de manguera para cambiar el diámetro de la manguera.
7. Haga clic en Aceptar para crear el archivo SAT.

Exportar resultados de análisis

Exporta parámetros y resultados de análisis anteriores en un archivo ZIP compatible con Moldflow Adviser o Moldflow Insight.

Nota: Esta opción no está disponible si no hay ninguna configuración o resultados de análisis anteriores para exportar. Los parámetros y resultados anteriores aparecen atenuados y marcados con en el navegador.

1. En la ficha Presentación de molde o Postizo/Cavidad, pulse la flecha de la lista desplegable en Herramientasy, a continuación, pulse Exportar. Aparece el cuadro de diálogo Exportar.
2. En el panel Exportar, seleccione Exportar resultados de análisis.
3. En el cuadro del archivo de destino, escriba un nombre y una ubicación para el archivo ZIP.
4. Haga clic en Exportar para crear el archivo ZIP.
