Novedades: 2019.1, 2020, 2021,2021.1
Comience con un archivo de ensamblaje abierto.
-
En la cinta de opciones, haga clic en la ficha Diseño
panel Estructura
Insertar estructura.
- Si lo desea:
Seleccione Copiar propiedades y, a continuación, seleccione un miembro para que coincida con las propiedades y la orientación.
Seleccione un Valor predefinido guardado para configurar el miembro de estructura.
Expanda el menú Configuración avanzada en la esquina superior derecha del panel.
Observe los valores por defecto activados y realice los cambios necesarios en los parámetros.
- Defina el tipo de entrada de geometría:
Para seleccionar aristas de modelo o líneas de boceto 2D/3D, defina Especificar ubicación de estructura por dos puntos DESACTIVADO.

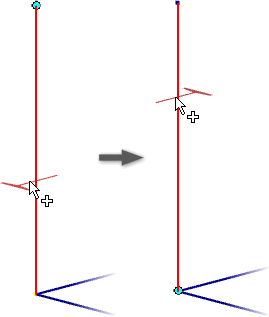

Consejo: Con esta opción puede resaltar la geometría del boceto y cambiar la ubicación del origen y la orientación del perfil desplazando el cursor antes de hacer clic.
Para seleccionar puntos, defina Especificar ubicación de estructura por dos puntos ACTIVADO.
- Seleccione la Geometría de entrada en la visualización de gráficos.
Nota: Los botones de opción y las flechas del manipulador se muestran en el lugar donde se hace clic.
- Después de seleccionar la Geometría de entrada, utilice los controles de visualización para definir el zoom y la orientación de la vista.
Aplica el zoom y define la vista perpendicular al manipulador de estructura.
Aplica el zoom al manipulador de estructura.
Devuelve la visualización a la vista inicial.
Si es necesario, haga clic en Cambiar dirección para invertir la orientación.
- Especifique el Miembro de estructura:
- Categoría
Nota: Haga clic en Actualizar categorías en el menú desplegable para regenerar la lista e incluir entradas de biblioteca de lectura y escritura personalizadas.
- Norma
- Familia
- Tamaño
- Material
- Aspecto
- Categoría
- También puede activar Fusionar miembros de estructura para seleccionar varias aristas y fusionarlas en un miembro de estructura.
Por ejemplo, puede seleccionar dos aristas y un pliegue entre ellas. Como resultado se obtiene un miembro de estructura como barrido a lo largo de tres entidades.
Nota: Fusionar miembros de estructura no está disponible para los miembros insertados con la selección de puntos. - Especifique la orientación.
Seleccione un botón de opción en la pantalla para colocar el miembro de estructura.
- Si lo desea:
- Desfase la estructura arrastrando un manipulador lineal en la visualización o introduciendo un número en un cuadro de valor.
- Gire la estructura arrastrando el manipulador de ángulo en la visualización o introduciendo un ángulo de rotación en el cuadro de valor.
Consejo: Haga doble clic en el manipulador de ángulo para girar en incrementos de 45 grados. También puede mantener pulsada la tecla MAYÚS y arrastrar el manipulador de ángulo para girar en incrementos de 45 grados.
Si utiliza un valor de desfase, puede:- Active Girar alrededor de punto seleccionado para utilizar el botón de opción como centro de rotación.
- Desactivar Girar alrededor de punto seleccionado para utilizar la geometría de origen como centro de rotación.
- Si lo desea, haga clic en Selección de la alineación y, a continuación, haga clic en una arista lineal, una cara plana, un eje de trabajo, un plano de trabajo o una línea de boceto para orientar el miembro.
- Haga clic en Aplicar.
- Cuando se inserta el primer miembro de estructura para una estructura nueva en el ensamblaje activo, se añade un nuevo subensamblaje de Estructura en el navegador bajo el ensamblaje activo.
- Si no hay ningún subensamblaje de Estructura en el documento de ensamblaje activo, el cuadro de diálogo Crear nueva estructura aparece antes que el cuadro de diálogo Nombre del miembro de estructura.
- Haga clic en Aceptar en cada cuadro de diálogo para aceptar.
- Siga añadiendo más miembros de estructura, según convenga.
- Cuando los haya añadido todos, pulse Aceptar.
Visite la galería de aprendizajes guiados para ver los aprendizajes del generador de estructuras.
