Con el administrador de modelo de datos, mientras crea clases de elemento, puede definir propiedades espaciales para controlar el comportamiento espacial durante selecciones espaciales. Esta opción está disponible en Oracle solo para modelos de sector empresarial, los modelos de sector de SQLite espacial y SQL pueden aplicar máscaras espaciales que utilicen estos operadores (o sus equivalentes). Consulte "Acerca de la visualización de elementos mediante un filtro espacial de Oracle" en el Manual del usuario de Conjunto de herramientas AutoCAD Map 3D.
Puede definir selecciones geográficas con consultas temáticas u operadores espaciales. Por ejemplo, cuando utilice el cuadro de diálogo Generar gráfico avanzado, en el espacio de trabajo MantenimientoConjunto de herramientas AutoCAD Map 3D Infrastructure Map Server, use el botón Configuración avanzada.
El operador SDO_RELATE realiza tanto operaciones de filtro principales como secundarias, en las que el parámetro de máscara especifica la relación topológica de interés.
Ejemplos: operador espacial SDO_RELATE
Relaciones topológicas:
- SDO_RELATE: operador espacial para evaluar relaciones topológicas.
- Cada objeto espacial tiene un interior, un contorno y un exterior.
- El contorno separa el interior del exterior.

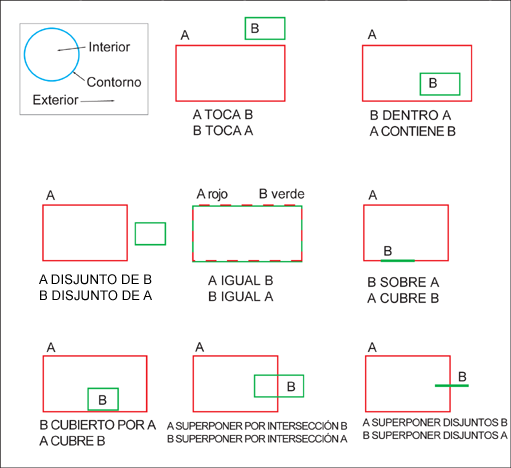

Operador SDO_RELATE de Oracle Spatial: patrones de intersección
Nombres de relaciones topológicas:
Estos son los siguientes patrones de intersección espacial:
- CONTIENE
El interior y el contorno de un objeto está completamente contenido en el interior de otro objeto.
- CUBRE
El interior de un objeto está completamente contenido en el interior de otro objeto y sus contornos se intersecan.
- CUBIERTOPOR
Lo opuesto a CUBRE. A CUBIERTOPOR B implica que B CUBRE A (demarcaciones de dos objetos que se cubren entre ellos parcialmente; el interior del otro objeto está completamente contenido dentro del objeto).
- DISJUNTO DE
Los contornos y los interiores no se intersecan.
- IGUAL
Los dos objetos tienen el mismo contorno e interior.
- DENTRO
Lo opuesto a CONTIENE. A DENTRO B implica que B CONTIENE A (el contorno y el interior de un objeto están completamente dentro de otro objeto).
- SUPERPONERPORINTERSECCIÓN
Los contornos y los interiores de dos objetos se intersecan.
- SUPERPONERDISJUNTOS
El interior de un objeto interseca el contorno y el interior de otro objeto, pero los dos contornos no se intersecan. Ejemplo: cuando una línea se origina fuera de un polígono y finaliza dentro del mismo polígono.
- TOCA
Los contornos se intersecan, pero los interiores no.
Para obtener más información, consulte Oracle Spatial Users Guide and Reference.
