Las distancias de control se miden entre los nuevos puntos de detalle del proyecto de cálculo actual y uno o más puntos existentes. El análisis de la distancia de control consta de los siguientes pasos.
- FS: cálculo de la sección de fallos. FS es la diferencia entre la distancia que se calcula a partir de las coordenadas del punto y la distancia medida. FS no debe superar el umbral de la sección de fallos.
Si FS está dentro del umbral, el sistema comprueba si la dirección de medida es adecuada para proporcionar una comprobación válida.

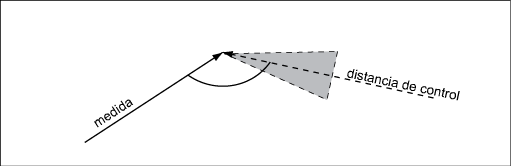

- Comprobación de geometría - caso 1: comprueba el ángulo entre la distancia de control y la línea de medida. El ángulo debe ser un módulo impar de un octavo de círculo (45 grados) + -13,57 grados. La comprobación es correcta, si el ángulo es de 45 +-13,5; 135 +-13,5; 225 +-13,5 o 315 +-13,5 grados.
Si el caso 1 no es correcto, el sistema pasa a comprobar el caso 2.

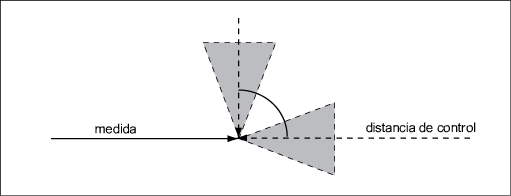

- Comprobación de geometría - caso 2: comprueba el ángulo entre dos distancias de control. El ángulo debe ser un módulo impar de un cuarto de círculo (90 grados) +- 13,5 grados, lo que significa que si el ángulo es de 90 +-13,5 o de 270 +-13,5 grados, la comprobación será correcta.
Para controlar un punto GPS, se deben medir dos distancias de control según el caso 2.
Puede cambiar el valor por defecto del umbral de +-13,5 grados de la tabla de sistema TB_SUR_SETTING, clave CONTROLDISTANCE_GEOM_CHECK_THRESHOLD. La unidad es la unidad de ángulo del documento.
Resultados de la comprobación de la distancia de control
El resultado del análisis de la distancia de control se documenta. El resultado puede ser:
-
Correcto: el valor de FS está dentro del umbral y la configuración de la medida es la apropiada. -
No se ha completado correctamente: geometría. El valor de FS está dentro del umbral, pero la configuración de medida no proporciona el control apropiado. -
No se ha completado correctamente: el valor de FS excede el umbral. La configuración de medida no se ha comprobado.
Las medidas correctas de distancia de control influyen en los resultados del cálculo: residuales normalizados (Wi), fiabilidad local (Zi) y fiabilidad de las coordenadas (NA). La distancia de control no influye en la precisión de coordenadas (EMA) ni en la prueba de chi cuadrado. Tampoco tiene ningún impacto en el resultado de altimetría.
En el paso 7, Calcular ajuste, las medidas a puntos con una medida correcta de la distancia de control no se muestran en los siguientes resúmenes: Analizar residual normalizado (Wi)y Analizar fiabilidad local (Zi).
En el paso 7, Calcular ajuste, los puntos calculados que tienen una medida correcta de la distancia de control no se muestran bajo Fiabilidad de las coordenadas (NA).
