Ejercicio 2: Asociación de la anotación a objetos de dibujo

Utilice la plantilla de anotación que definió en el ejercicio anterior para insertar ejemplares de la anotación en el dibujo. Todos los objetos de dibujo que contengan datos de límite de velocidad en la tabla de datos de objeto mostrarán su propio valor de límite de velocidad.

Nota: En este ejercicio se utiliza el mapa que editó en el Ejercicio 1: Creación de una plantilla de anotación.

Para asociar anotaciones a objetos de dibujo

  1. Seleccione algunas de las calles del dibujo haciendo clic sobre ellas.

    Para este ejercicio, seleccione algunas de las calles circundantes al trébol del centro de la ciudad.

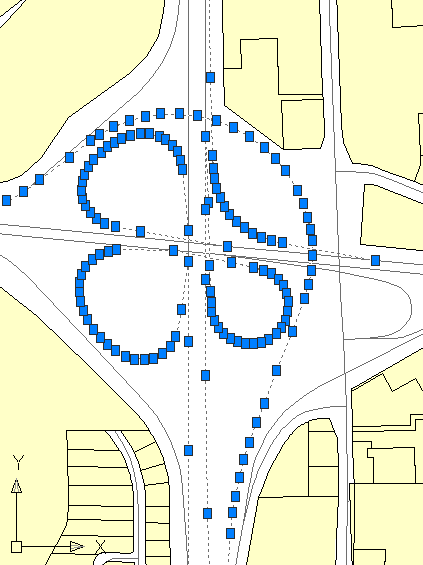

    Seleccione las calles circundantes al trébol.

  2. Haga clic en la ficha Anotargrupo Anotación de mapaInsertar.

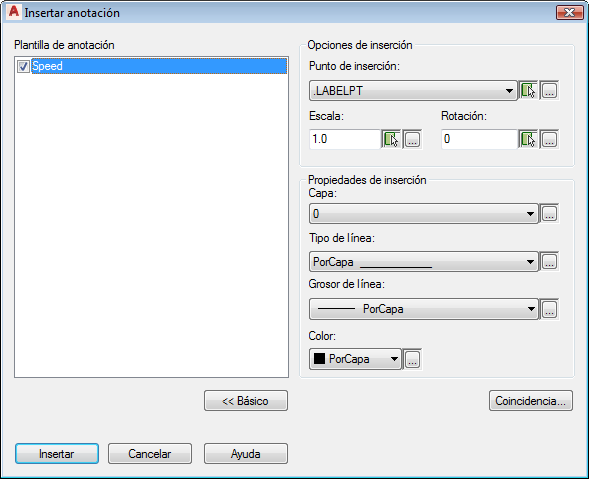

  3. En el cuadro de diálogo Insertar anotación, en Plantilla de anotación, seleccione SpeedLimit.

    Cualquier otra plantilla de anotación definida en el dibujo también figurará en esta lista.

  4. Haga clic en Insertar.

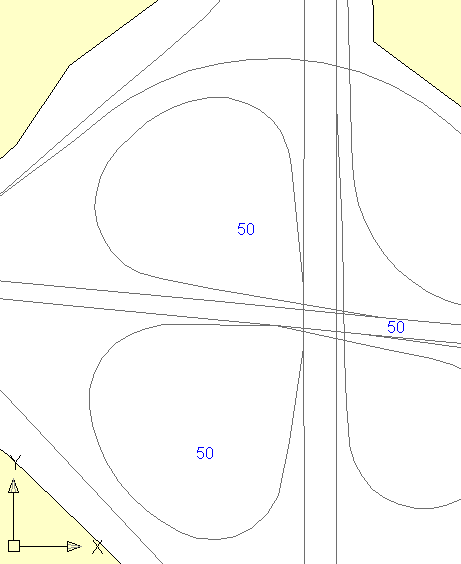

    Junto a cada calle, se añaden los valores de límite de velocidad en texto azul, con arreglo a los datos de objeto asociados con los objetos de la calle.

  5. Haga clic en Guardar como para guardar el dibujo con un nombre nuevo.

    Anote el nombre y la ubicación del dibujo. Más adelante lo cerrará y lo volverá a abrir.

Para proseguir en este aprendizaje, vaya al Ejercicio 3: Adición de una etiqueta de texto estático.
