Utilice el elemento de Trayectoria de unión sin colisiones para crear un movimiento intermedio de la sonda entre figuras que automáticamente evite todo contacto con la pieza.
Nota: Esta opción solo está disponible cuando se crean inspecciones para su uso en máquinas CNC y OMV.
Para crear un elemento de ruta de unión libre de colisiones:
- En la secuencia de inspección, posicione el cursor de inserción

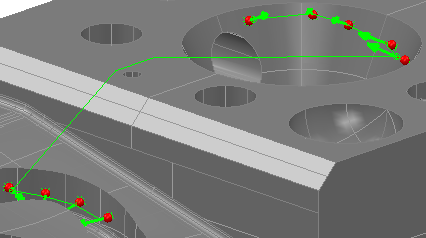

entre los elementos de secuencia para los que va a crear el movimiento intermedio de la sonda. - Haga clic en la pestaña de Inicio > panel de Trayectoria de la sonda > Unión > Trayectoria de unión sin colisiones. El cuadro de diálogo de Movimiento intermedio se muestran la pestaña de Figuras; un elemento de Movimiento intermedio se añade a la secuencia de inspección y la trayectoria de sonda se muestra en la Vista CAD. Por ejemplo:
Si la trayectoria de sonda es inválida, no se crea y el icono de inválido
aparece junto al elemento de la secuencia de inspección. - En la pestaña de Figuras, haga clic en el botón de
para guardar el elemento.
Puede convertir los elementos de Movimiento intermedio en elementos de Trayectoria de unión sin colisiones cambiando el método de sondeo.
Para convertir un elemento de Movimiento intermedio en un elemento de Trayectoria de unión sin colisiones:
- En el árbol de secuencia, seleccionar el elemento de ruta intermedia que se desea convertir.
Se abre el cuadro de diálogo de Ruta Intermedia en la pestaña de Figuras.
- Haga clic en
para editar el elemento geométrico. - En la lista de Método de sondeo, seleccione el método de
CollisionAvoidance de Optimal. El icono del elemento en la secuencia de inspección pasa de
a
y en la vista CAD se visualiza la nueva trayectoria de la sonda. - Pulse para guardar el elemento.
Nota: Para que PowerInspect administre todos los elementos de Trayectoria de unión sin colisiones, haga clic en la pestaña de Inicio > panel de Trayectoria de la sonda > casilla de Evasión automática.
